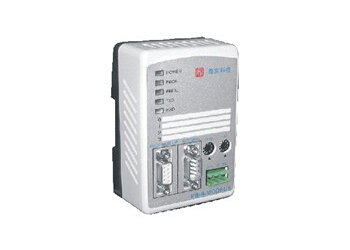

l標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006；
l兼容主流PROFIBUS主站設備,如Siemens 300/400 PLC?、Beckhoff-dp主站、ABB 800F、歐姆龍主站、和利時LK PLC、和利時DCS；
l波特率自適應9600～12Mbps；
l有定時自動發送、觸發發送方式可選，簡化協議編程控制；
l提供RS232、RS485、RS422豐富的接口可選,完善的終端電阻匹配功能；
l工作溫度：-20℃～+55℃；工作相對濕度：5～95%(無結露)；
l寬電壓供電24VDC±20%、35mm導軌卡裝、提供直觀、有效的指示燈功能；
l提供產品GSD文件用于網絡(luò )集成；通過主站配置及編程，靈活實現同串口自由協議通信；
l通過主站配置可選擇串口波特率(9600～57.6Kbps)、校驗位(N、O、E)、停止位(1/2、1、2)；
l總線橋的狀態字可全面反映總線橋的通信狀態和串口的通信狀態，控制字可以靈活控制發送、接收邏輯。
|
|
|
PB-B-RS232 |
|
PROFIBUS參數 |
標準 |
符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006。 |
|
速率 |
波特率自適應，9600~12Mbps |
|
|
數據量 |
PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出:
<1> Input Bytes + Output Bytes ≤ 232 Bytes；????????? <3> Max Output Bytes ≤224 Bytes； |
|
|
串口???? 參數 |
物理接口 |
RS232 (全雙工) |
|
字符格式 |
數據位：7，8； |
|
|
校驗位：奇，偶，無 |
||
|
地址/數據標記； |
||
|
停止位：1，2（可配置） |
||
|
工作模式 |
主站/從站(軟件設置) |
|
|
操作????? 特性 |
特點 |
串口端的數據流可控，提供"觸發和自動"發送模式以及"按長度接收"模式，編程靈活 擁有"控制字和狀態字"設置，可實時掌控設備的狀態，滿足用戶特定需求 |
|
配置方式 |
串口端通訊參數全部通過GSD文件設置，無需額外軟件進行單獨配置下載,減少操作環節，方便備件更換，減少維護成本 |
|
|
電氣???? 參數 |
功耗 |
供電：24VDC（±20%），電流：110mA（24VDC時） |
|
認證 |
CE認證，PROFIBUS認證 |
|
|
工作環境 |
工作溫度：-20℃～+55℃；（有更低溫度要求的客戶，請采購時聲明） 運輸和存儲：-40℃～+70℃；工作相對濕度：5~95%(無結露) |
|
|
安裝 |
方式：35mm導軌；防護等級：IP20； |
|
|
尺寸重量 |
外形尺寸：寬（70mm）×長（112.5mm）× 厚（39.5mm）；重量：約230g |
|
|
產品??? ??特點 |
應用場合 |
基于RS232/485/422等串口自由協議設備接入PROFIBUS網絡(luò )，成為PROFIBUS主站系統的從站 |
|
使用簡單 |
特別適合系統集成工程師應用，依靠總線橋GSD文件、主站配置軟件（如STEP7），不需PLC/DCS編程，即可實現多種串口自由協議設備到PROFIBUS主站的通訊集成 |
|
|
技術特點 |
存儲器共享型，提高數據交換速度 |
?

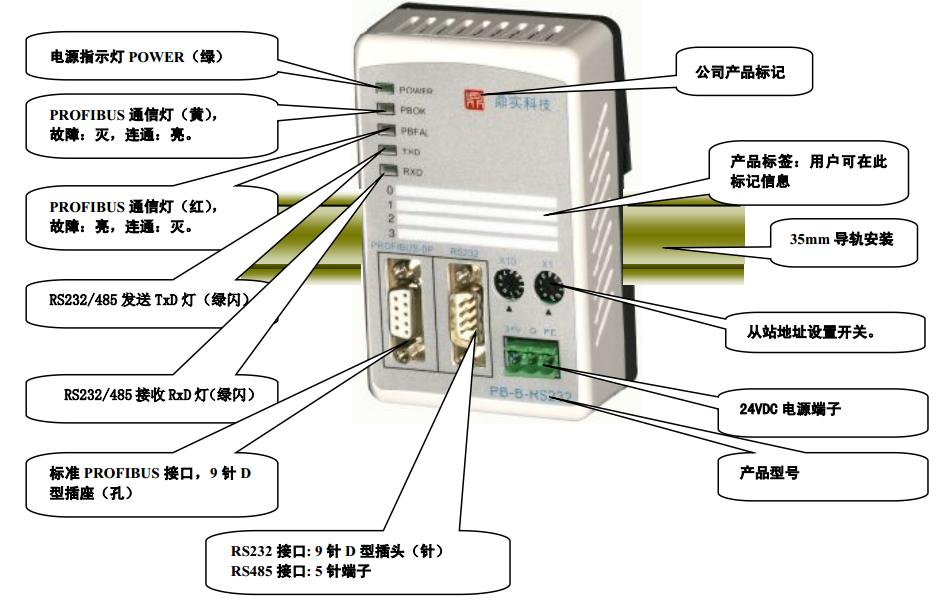

串口總線橋產品外形及器件布置
?
?
?
?

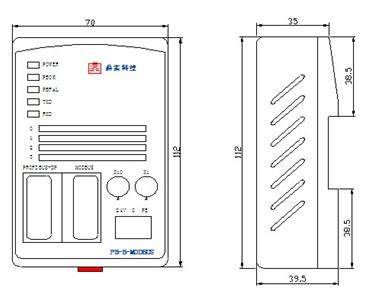

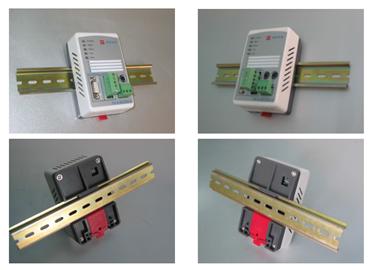

PROFIBUS總線橋外形尺寸與安裝?
?
?
行業應用
?
石油石化：蘭州石化、天津大乙烯????????
軌道交通：南京地鐵
節能減排：寬溝招待所、奧運場館?????????
鋼鐵生產：首鋼、寶鋼、鞍鋼??????????????????
汽車行業：長春一汽、華辰寶馬?????????
設備配套：德派汽車、軍工設備
?
?
?
?產品案例
?
?關鍵字：??? 稱重系統、PROFIBUS總線橋
項目名稱：?首鋼稱重系統的應用
使用產品：?PB-B-RS232
連接產品：?主站是用西門子400的PLC，現場接的是EDI-800A稱重控制器。
實現功能：?將該鋼鐵廠脫磷和脫碳過程中的重量數據及時地反饋給主站S7-400PLC。
效果分析：?該項目為眾多煉鋼廠接入PROFIBUS系統提供了解決方案，任何帶有RS232接口的稱重儀表、衡器等，都可以通過北京鼎實的PB-B系列總線橋將其接入PROFIBUS系統中。
?
關鍵字：??????發動機裝配線、條碼掃描、PROFIBUS總線橋
項目名稱：?在汽車發動機裝配線中的應用
使用產品：?PB-B-RS232/485
連接產品：?主站是西門子319-3PN/DP PLC，現場接掃描槍。
效果分析：?該在項目中所有零部件的掃碼結果均由PB-B-RS232485總線橋將串口協議轉換成?PROFIBUS協議，并由PLC通過PROFIBUS總線與PB-B-RS232485總線橋連接，讀取掃描結果，這樣做的好處在于模塊的安裝方便，不受PLC電控柜的限制，縮短了串口電纜線的距離，降低了故障率。以往掃描槍的信息與PLC的信息交換總是很繁瑣的一件事情，一般都需要將串口線連接到PLC電控柜內，然后通過西門子的RS232串口模塊讀取掃描槍中的信息，但是由于發動機零部件復雜繁多，需要掃描的部件也紛繁多樣，這樣就造成往往掃碼工位遍布整條發動機裝配線，有些工位距離主控PLC電控柜很遠，但是串口電纜線距離太遠傳輸穩定性不高，這就使工程師想到了通過協議轉換的方式完成數據傳輸，PB-B-RS232485總線橋連接簡單方便，接入24V電源，DP電纜線以及掃描槍電纜線即可。PB-B-RS232485總線橋并不需要像西門子RS232 串口模塊那樣安裝驅動程序，配置完硬件后，調用FB2讀取串口數據，FB3寫入串口數據，只需要在硬件配置完后設置接受字節數，并將控制字第6位置1即可完成連續接收，配置簡單，調試方便。
關鍵字：???電機裝配線、PROFIBUS總線橋
項目名稱：在佩特萊電機裝配線的應用
使用產品：PB-B-RS232
連接產品：主站用Siemens PLC 300-2DP，現場接電動起動機械裝配線上的擰緊機和掃描槍。
實現功能：正常通訊后，電動擰緊機的扭力、轉速等參數傳回PLC后，PLC對其進行實時校準，然后把?校準后的參數重新寫入電動擰緊機。操作人員可以實時對電動擰緊機的狀態進行監控。掃描槍把流水線上的設備的設備參數實時傳回PLC，然后傳到上位機換面中進行顯示，將設備參數記錄到數據庫中以備用。
效果分析：此案例,給我們提供了一種從RS232到PROFIBUS總線通訊的解決方案。凡具有RS232/485接口、用戶能夠得到接口通信協議的現場設備，都可以使用本產品實現現場設備與PROFIBUS主站的互連。PB-B-RS232是通用型通信產品，可實現PROFIBUS主站與設備之間通信報文的透明傳輸。
關鍵字：???紡織、紡紗機、PROFIBUS總線橋
項目名稱：紡織機械系統的應用
使用產品：PB-B-RS485
連接產品：主站是SIEMENSE S7400 PLC,現場是與各種紡紗機小PLC通訊接口連接,如三菱、臺達、東洋
實現功能：正常通訊后，電動擰緊機的扭力、轉速等參數傳回PLC后，PLC對其進行實時校準，然后把?校準后的參數重新寫入電動擰緊機。操作人員可以實時對電動擰緊機的狀態進行監控。掃描槍把流水線上的設備的設備參數實時傳回PLC，然后傳到上位機換面中進行顯示，將設備參數記錄到數據庫中以備用。
效果分析：該系統自運行以來，PLC與各紡紗機之間通訊一直很正常，未出現過任何軟、硬件故障以及其它干擾現象，有效地保證了自動控制系統的正常運行。PLC通過 PB-B-RS232/485總線橋與第三方自由協議通訊是一種很有效的方法。
