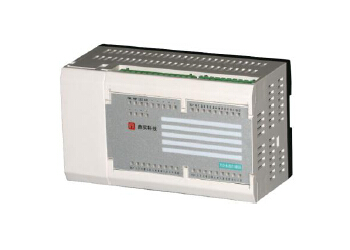

PROFIBUS總線10通道熱電偶溫度控制器PB-TC-THC10，具有一個標準PROFIBUS-DP接口、一個RS-485接口、共有十路溫度控制通道。專為塑料及橡膠機械溫度控制應用，特別適合相關行業生產線成套應用。PB-TC-THC10溫度控制器通常應用在PROFIBUS分布式控制系統中，如西門子PLC（S7-400\S7-300）、ABB（AC800F）組成的PROFIBUS系統中。

● 標準P R O F I B U S - D P 從站通信接口；波特率9 6 0 0 ~ 1 2 M自適應；兼容主流的P R O F I B U S主站設備；
● 一體化設計，結構緊湊，體積小，性?xún)r(jià)比高；
● 可同時分別檢測和控制不同的十個點的溫度，可連接K，J，E，N，T等五種熱電偶;
● 具有超溫、低溫報警功能，并且具備自動調節、手動調節等多種功能，當設置手動時，可自己設定加熱功率；
● 不同通道之間工作時不受影響，控制簡單靈活，采樣周期可根據需要進行設置，溫度調節PID算法實現,PID參數可以自整定獲取也可人為調節。調好參數后,控制精度可以達到正負1度以?xún)?br /> ● 模塊具有安全輸出保護功能,當通訊中斷時,用戶可以選擇停止工作還是保持斷之前的狀態工作
● 輸入類型：10路熱電偶（K、J、E、N、T）；
● 輸出類型: 2 4 V D C / 0 . 3 A，加熱端輸出可接S S R固態繼電器或繼電器；制冷端可接繼電器；
● 測量范圍：K : 0～1 2 0 0℃、J : 0～1 0 0 0℃、E : 0～8 5 0℃、N : 0～1 2 0 0℃、T : 0～4 0 0℃;
● 測量精度：0 . 3級（ 0 . 3 % F S±0 . 1℃）；
● 分辨率：0 . 1℃；
● 響應時間：≤1秒；
● 調節方式:

?、?P I D自動調節（人工設P I D參數，或自整定）；

?、?O N - O F F控制

?、?手動功能
● 控制周期：0 . 3 S - - 1 2 0 S可調;
● 指示燈：加熱輸出、冷端輸出、電源、P R O F I B U S通信故障、溫度報警；
● 外形尺寸L：寬（1 0 0 m m）×長（1 7 3 m m）× 厚（8 4 m m）；重量：約4 9 0 g；
● 防護等級：I P 2 0 ;
● 工作環境條件:溫度0℃～ 6 0℃，相對濕度：＜9 5 % ；
● 供電范圍：D C 2 4 V（2 4 V±2 0 %）。

端子接線圖
+ 2 4 V：模塊電源正極
- 2 4 V：模塊電源負極
P e：儀表地接線端子
O L：加熱（制冷）輸出2 4 V電源正極
O M：加熱（制冷）輸出2 4 V電源負極
P 0 - - 9：P W M輸出（直流2 4 V加熱）接可控硅等功率模塊
Q 0 - - 9：冷端輸出（直流2 4 V制冷） 可接繼電器控制制冷設備
T H C 0 - - 9：十通道熱電偶（接線時注意正負）

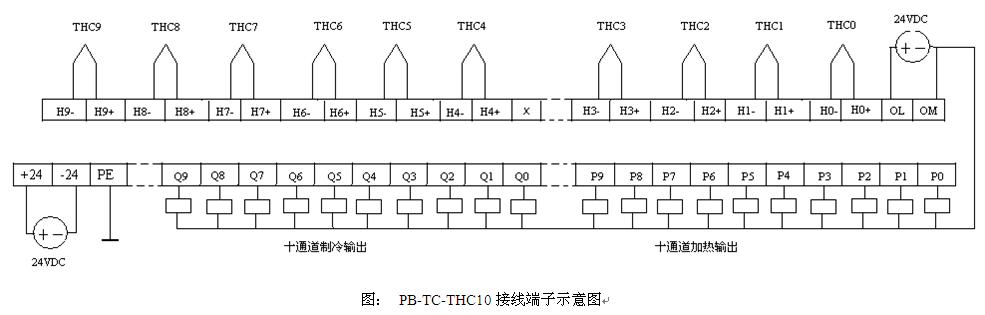

示意圖如下所示：




安裝尺寸

應用圖：

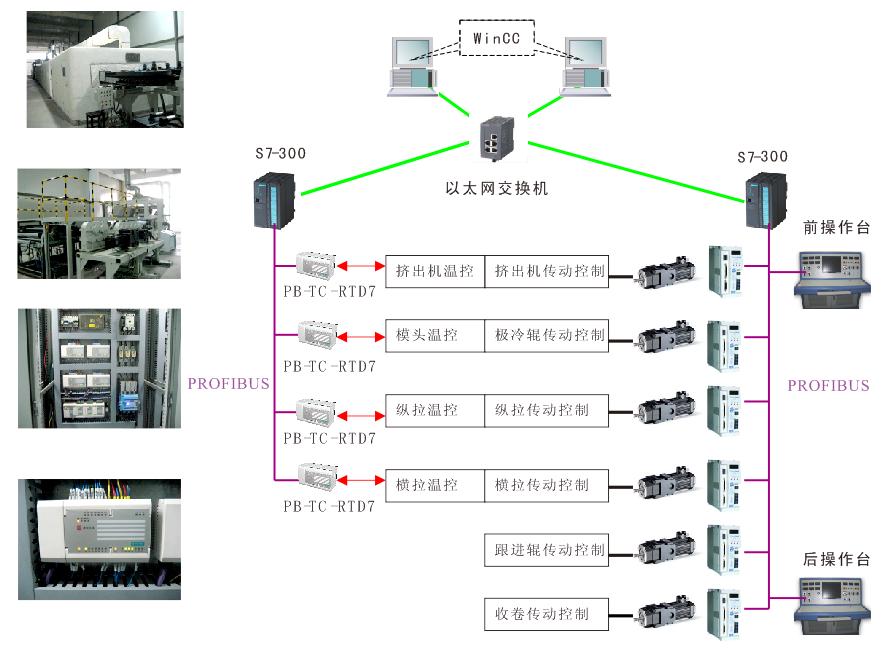

　　專為塑料及橡膠機械溫度控制應用，特別適合相關行業生產線成套應用。PB-TC-RTD7溫度控制器通常應用在PROFIBUS分布式控制系統中，如西門子PLC（S7-400\S7-300）、ABB（AC800F）組成的PROFIBUS系統中。下圖7路熱電阻溫度控制器PB-TC-RTD7在一條BOPET拉膜生產線的應用實例。

PB-B-THC10熱電偶溫控器GSD
PB-TC-THC10熱電偶產品手冊
