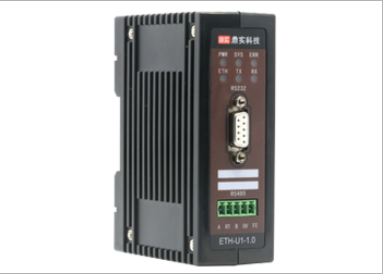

本產品是公司現有產品ETH-485-MRTU2的升級產品，用以在原來產品基礎上提供更多的現場總線通信接口，提供更靈活的以太網連接方式，提供更豐富的診斷功能，同時提升EMC性能，此外也為下一步支持用戶通過腳本語言自定義現場設備通信協議及接入互聯網提供硬件平臺。

特點1：串口以太網透傳模式。

        此模式需配合上位機組態軟件通信協議庫，支持海量的伺服、變頻器、 PLC、傳感器等設備。

特點2：本網關串口側通訊不依懶于以太網側客戶端。

         使用數據共享模式時，串口按照配置自主運行，不會(huì )由于客戶端通訊中斷導致串口側停止工作。

特點3：本網關數據刷新不依賴于以太網側客戶端。

        使用數據共享模式時， 本網關采用數據共享方式讀取數據并非透明協議傳輸，因此不受以太網客戶端側擁塞影響。

特點4：本網關數據不會(huì )由于以太網側客戶端問題導致現場數據丟失。

        當以太網側客戶端故障后本網關有一定的數據緩存，可以在系統恢復后將緩存數據上傳，避免丟失現場數據，提高系統的穩定性。

特點5：適合MES數據要求的接口和數據組態。

        與網關配合應用的信息集成系統軟件，具有專為MES系統設計的數據接口。

支持協議：MODBUS TCP服務器、客戶端或透明協議；

最大連接數：6

支持功能碼：01H，02H，03H，04H，05H，06H，0FH，10H；

IO數據空間：

 零區：4095位

一區：4095位

 三區：2000字

 四區：2000字

 尋址方式：數據區尋址（基于地址映射表）

 支持數變即發功能

串口性能：

連接器：RS485: 五位端子式，RS232： DB9針孔式，帶綠色發送數據指示燈和橙色接收數據指示燈。

   接口數目：RS485 接口1個    RS232接口1個

   通信協議：MODBUS RTU或透明協議。

   電平標準：RS232,RS485

   是否帶收發指示燈：帶
  所帶從站個數：RS232——每口1個從站，RS485——每口最多31個從站

此產品多用于車間多協議設備聯網，搭建車間底層信息網絡(luò )平臺，為各種小型PLC（歐姆龍、三菱、臺達等）、檢測儀表（基于RS232/485、CAN2.0A/B自由協議）、數控系統、機械手接入車間信息網絡(luò )提供解決方案。
