網關兩側都是PROFIBUS從站接口；可實現與應用層協議無關的兩個PROFIBUS主站的通信。如實現Siemens 300/400 PLC 與Beckhoff DP主站、ABB 800F、歐姆龍主站、和利時LK PLC、和利時DCS等不同廠家PROFIBUS主站之間的數據交換，進而可實現兩個PROFIBUS網絡(luò )的連接。PB-G-DPDP網關可實現與應用層協議無關的兩個PROFIBUS主站的通信。如實現Siemens 300/400 PLC 與Beckhoff DP主站、ABB 800F、歐姆龍主站、和利時 LK PLC、和利時 DCS等不同廠家PROFIBUS主站之間的數據交換，進而可實現2個PROFIBUS網絡(luò )的連接。

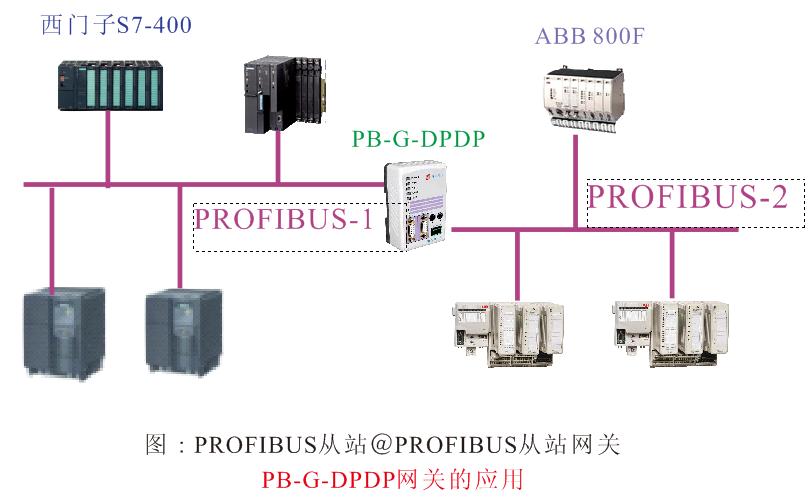

應用圖



● 兩個獨立通道、獨立從站地址、電氣隔離的標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006；
● 波特率自適應9600~12Mbps；
● 兼容主流PROFIBUS主站設備,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、歐姆龍主站、和利時LK PLC、和利時DCS等；
● 網關提供GSD文件用于PROFIBUS主站配置（如使用STEP7）；
● 每個獨立的PROFIBUS-DP從站最大數據區224字節 I + 224字節Q，通過網關共享存儲器實現數據共享，使任一主站（網絡(luò )）均可通過連接到本側的網關從站接口讀/寫另一側主站（網絡(luò )）數據；
● 網關的狀態字全面反映網關的通信狀態；
● 寬電壓供 電24VDC±20%、35mm導 軌卡裝、提供直觀、有效的指示燈功能；
● 工作溫度：-20℃～+55℃；工作相對濕度：5～95%(無結露)。



		PB-G-DPDP
PROFIBUS 參數	標準	符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006。
	速率	波特率自適應，9600～12Mbps;
	數據量	PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出: <1> Input Bytes + Output Bytes ≤ 232 Bytes；         <2> Max Input Bytes ≤224 Bytes；    <3> Max Output Bytes ≤224 Bytes；
操作特性	特點	● 兩個獨立通道、獨立從站地址、電氣隔離的PROFIBUS-DP接口，在各自的主站側相當 于一個DP I/O從站。 ● 不涉及PROFIBUS主站之間的通訊協議(行規、信息規范等)，所以可用于不同廠家DP主 站間的互聯。 ● Dp從站的地址由撥碼開關設置。 ● 兩個DP接口的數據交叉共享。
電氣參數	配置方式	網關提供GSD文件，兩側主站采用同一GSD文件分別配置。只要兩側輸入輸出對應，即可完成數據共享。即Q(左)=I（右）、Q(右)=I（左）即可。
	功耗	供電：24VDC（±20%），電流：110mA（24VDC時）
	認證	CE認證、PROFIBUS認證
	工作環境	工作溫度：-20℃～+55℃(有更低溫度要求的客戶,請采購聲明)；運輸和存儲：-40℃～+70℃； 工作相對濕度：5～95% (無結露)
	安裝	方式：35mm導軌；防護等級：IP20；
	尺寸重量	外形尺寸：寬（70mm）×高（112mm）× 厚（39.5mm）；重量：約230g
產品特點	應用場合	用于兩個DP主站間的數據交換。
	使用簡單	用戶不需要了解PROFIBUS主站之間的通訊協議，即可實現兩個PROFIBUS主站數據的透明傳輸。
	技術特點	存儲器共享型網關，高速數據傳輸。

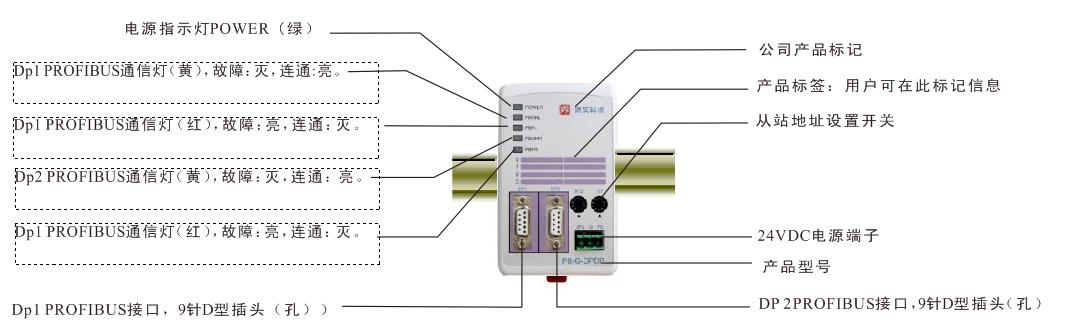

PROFIBUS從站網關產品外形及器件布置



PROFIBUS從站網關外形尺寸與安裝
