PROFIBUS光纖傳輸是國際標準IEC61158 TYPE-3：PROFIBUS推薦的4種物理傳輸介質之一；
其主要優點是抗電磁干擾能力強（不共地、抗雷擊）、長距離傳輸（多模光纖傳輸距離2KM、
單模光纖傳輸距離20KM）和環形拓撲結構實現的冗余傳輸。
PB-OLM系列是鼎實PROFIBUS光纖鏈路模塊，可用于PROFIBUS光纖通信組網，具有總線型、星型、或環網結構。環網結構可構成冗余的光纖傳輸網絡(luò )。
網絡(luò )結構
1）總線型 （2）樹型
產品功能
PROFIBUS光纖傳輸是國際標準IEC61158 TYPE-3：PROFIBUS推薦的4種物理傳輸介質之一；鼎實PROFIBUS光纖模塊主要功能是將PROFIBUS-DP(RS-485)電信號轉換成光信號送光纖中傳輸，并可接收光纖中傳輸信號轉換成PROFIBUS-DP(RS-485)電信號。鼎實PROFIBUS光纖模塊是物理層設備。
產品用途
（1）抗電磁干擾
（2）戶外安裝、抗雷擊、及跨建筑物連接
（3）延長傳輸距離
（4）提高傳輸速率
（5）改變拓撲結構
（6）故障隔離作用
產品種類
（1）光纖種類：多模光纖、單模光纖、塑料光纖 （2）單口與雙口
網絡(luò )拓撲結構
（1）點對點或總線型
（2）環形（冗余）
（3）星形
| 產品型號 |
PB-OLM-MX -M1:多模光纖模塊，2口 -M2:多模光纖模塊，4口 |
| 電接口： |
標準：IEC61158 TYPE3 （GB/T 20540-2006）； 接口：PROFIBUS-DP物理接口：1*DB9孔型插座，隔離3KV 負載：不加中繼最多連接31個站點 |
| 電源電壓： | 24 VDC(±20％)、70mA |
| PROFIBUS通訊速率： | 9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M |
| PROFIBUS通訊速率設置： | 撥碼開關設置 |
| 光纖類型： | 多模玻璃光纖，50/125μm、62.5/125μm |
| 波長 | 波長820nm |
| 光纖通訊距離： | 2Km； |
| 級聯數目 | 10個，更多時可通過調整主站總線DP參數Ttr(Target rotation time)實現 |
| 光纖接口類型： | 標配 ST 接頭，選配SC、FC接頭 |
| 光纖衰減度： | 3 dB /KM |
| 自檢功能 | 無 |
| 報警輸出 | 無 |
| 網絡(luò )拓撲結構 | 點對點、總線型，樹型，環型 |
| 工作狀態指示： | LED指示 |
| IP等級： | IP20 |
| 運輸和存儲： | -40℃～+70℃ |
| 工作溫度： | -20℃～+55℃(有更低溫度要求的客戶,請采購聲明) |
| 工作相對濕度： | 5~95% |
| 安裝方式： | 35mm導軌 |
| 外形尺寸： | 寬(40.5mm)×高(114.5mm)×深(83mm) |
| 重量： | 約320g |

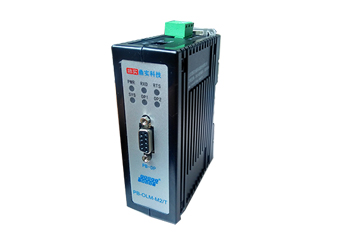

產品外形及器件布置
產品尺寸及安裝
網絡(luò )拓撲結構
（1）點對點或總線型
（2）環形（冗余）
（3）星形
