具有中繼功能的PROFIBUS集線器，應用于PROFIBUS現場總線網絡(luò )中，可將網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構或混合型結構，同時保留了中繼器的技術功能。規格型號包括：PB-Hub3/GL、PB-Hub6/GL
X:PROFIBUS端口數，3、6
Y:結構外殼及安裝，P-塑殼、35MM安裝；
(2) 波特率9.6K～12M自適應：不需要開關設置或任何軟件配置。
(3) 不分主/從站接口、終端/非終端節點：主站/從站可接到2個PROFIBUS接口上的任何一個接口上。每個接口即可作為終端節點，也可作非終端節點。
(4) 物理層透明傳輸：PB-Hub6/GL與網絡(luò )上層協議無關；因此可適用于所有基于RS485的 PROFIBUS協議功能，包括：PROFIBUS-DP/V0、V1、V2，及各種應用行規，包括：PROFIsafe（安全）, Redundancy（冗余）、Ident Systems（識別系統）等等。也支持連接多主站通信，如S7 FUNCTION協議、二類主站通信；也部分適用于其它RS485傳輸 技術的現場總線或網絡(luò )，如MODBUS。
(5) 段隔離：每個接口可擴展為一個“PROFIBUS段”（可稱為“接口段”），接口段之間彼 此（光/電）隔離。
(6) 級連：任意一個接口段可再通過PB-Hub6P實現級連； PB-Hub6P的可級連數目與波特率有關。當波特率≥187.5K時,可級連數目是3級；當波特率＜187.5K時PB-Hub6P的可級連數目最多達到5級。
(7) 結構工程塑料外殼；防護等級IP40; 35mm導軌安裝。
(8) 24VDC(±20%）
(9)外形尺寸 PB-Hub6P：工程塑料外殼、防護等級IP40; 35mm導軌安裝。外形尺寸：寬（149mm）*高（90mm）*厚（44mm）
| 產品型號 | PB-HUB3/GL—HUB6/GL（隔離） |
|
| 接口 | 物理接口：3×DB9孔型插座(HUB3); 6×DB9孔型插座(HUB6); 隔離：3KV | |
| 電源電壓 | 24 VDC(±20％)、150mA(HUB3) 、250mA(HUB6) | |
| PROFIBUS通訊速率 | 9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M、3M、6M、12M | |
| PROFIBUS通訊速率設置 | 自適應 | |
| 每個總線網段的距離 |
波特率（Kbit/s） 距離 9.6，19.2，45.45，93.75 1200 187.5 1000 500 400 1500 200 3000,6000,12000 100 |
|
| 級聯數目 |
5級：波特率＜187.5K 3級：波特率≥187.5K 更多級時可通過調整主站總線DP參數Ttr(Target rotation time)實現 |
3級:波特率9.6K~187.5K 4級：波特率500K~12M |
| 隔離功能 | 無故障隔離，只有電氣隔離 |
有一定的故障隔離作用，包括：短路、 斷路、反接、電磁干擾等。 |
| 網絡(luò )拓撲結構 | 星型、樹型 | |
| 工作狀態指示 | LED指示 | |
| IP等級 | IP40 | |
| 運輸和存儲溫度 | -40℃～+70℃ | |
| 工作溫度與相對濕度 | 工作溫度：-20℃～+55℃(有更低溫度要求的客戶,請采購聲明)，相對濕度：5～95% | |
| 安裝方式 | 背板安裝（標配）、或35mm導軌安裝（選配） | |
| 外形尺寸 | 寬（149mm）×高（90mm）× 厚（44mm） |
|
| 重量 | 347g |
|
產品外形
安裝尺寸
解決方案

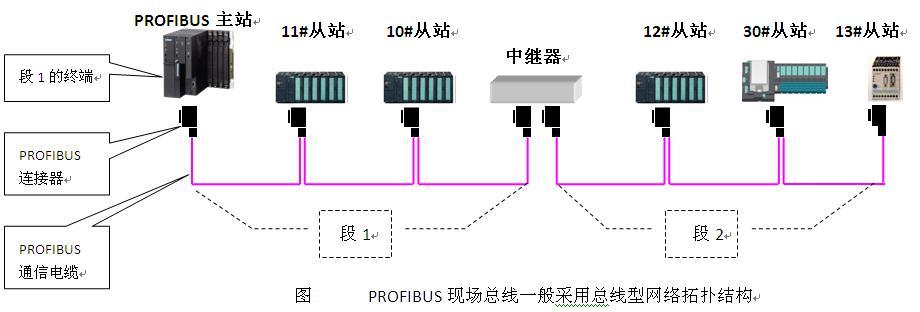

總線網段概念：無中繼的一段總線（從一個終端到另一個終端）、或被中繼隔開的一段總線。

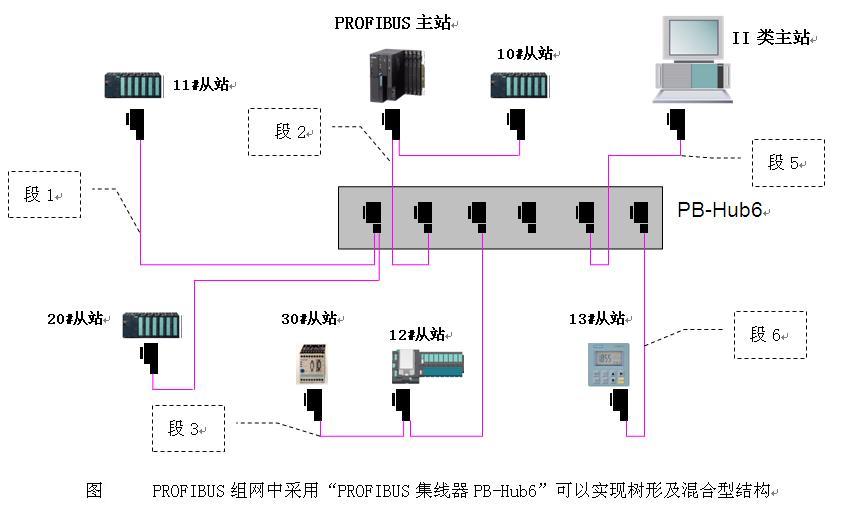

PROFIBUS集線器（PB-HUB）可以理解為多口的中繼、或將中繼看做是2口的集線器。6口PB-HUB將總線分為6個總線段。
產品應用案例
項目名稱： 某污水深度處理站
使用產品： PB-Hub6
連接產品： 主站是西門子CPU315-2 DP，DP從站分別是3塊西門子CPU226，3塊第三方PROFIBUS數據采集模塊，1塊西門子CPU314-2DP，PC機上安裝CP5611卡
實現功能： 通過PROFIBUS集線器使分散的設備信號集中，改變原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，將所有從站分段網絡(luò )并行連接到一起，再與主站連接。
效果分析： 應用了PROFIBUS集線器PB-Hub6，大大方便了布線、調試，大大降低了故障率。
a.布線方便：由于是污水深度處理站的擴建，新增加的設備分散到原污水深度處理站的各個部位，PROFIBUS網絡(luò )的總線型拓撲結構不適合。通過集線器PB-Hub6將原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，這樣將分散的新增加的設備直接與集線器PB-Hub6連接。
b.調試簡單：通過PROFIBUS集線器PB-Hub6連接調試簡單，只要從站/主站與集線器連通、上電，集線器上相應通道電源指示燈（紅色）亮起，RXD 燈（綠色）閃爍，表示此通道已經和主站間建立通訊。對比原有總線型拓撲結構一段一段地調試要簡單多了。
c.故障率降低：集線器PB-Hub6將原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，某段網絡(luò )出現故障，只是這段網絡(luò )斷路，不會(huì )影響其他網段的連接。
d.維護方便：由于PROFIBUS網絡(luò )為樹型結構，通過集線器很快就可以判斷出哪段網段出現故障。
項目名稱： 大唐淮北虎山發電廠
使用產品： PB-Hub6
連接產品： 和利時提供汽機的DCS控制系統（由現場控制站（I/O 站）、數據通訊系統、人機接口單元（操作員站OPS、工程師站ENS）、機柜、電源等組成）；東方鍋爐(集團)股份有限公司的超臨界一次中間再熱直流型鍋爐；上海電氣集團股份有限公司的N660-24.2/566/566型超臨界、一次中間再熱、單軸、凝汽式汽輪機;上海電氣集團股份有限公司的水氫氫冷卻、自并勵靜止勵磁汽輪發電機實現功能：現場PA設備，經過和利時的耦合器，連接到DP網絡(luò )中?，F場的DP設備，經過鼎實集線器PB-Hub6，連接到控制系統中?？刂破鹘?jīng)過以太網，與工控機進行連接。
效果分析： 應用了PROFIBUS集線器PB-Hub6，大大方便了布線、調試，大大降低了故障率。
a.故障分散 ;
b.縮小控制室尺寸或者控制表盤的長度;
c.大量縮減控制系統所需的電纜;
d.大量減少控制系統所需的備品備件種類及數量 ;
e.減少工藝生產的運行對儀表控制設備廠商的依賴。減少工作人員培訓所需的費用;
f.提供了控制系統構成的靈活性，具有組態便利和可擴展性;
g.實現過程實時參數和歷史數據的管理，提供性能計算、設備壽命計算等功能。
