400B十大特點：
DP/V1功能:
PROFIBUS-DP/V0+V1功能，滿足工程項目中日益增加的對DP-V1功能的要求。國際標準認證,完善的總線診斷功能。
IO密度高：
?超薄、高密:6點IO單模塊寬度僅22.5MM（寬22.5×高125×厚115）
?適配器外形尺寸：寬45×高125×厚115
?最小配置（16IO+適配器）寬度僅有67.5MM，寬67.5×高125×厚115
?高密：在通常寬800MM的標準控制柜中可安裝多達25個IO模塊，共計400DIDO（這便是冠名400B的緣由）,寬度（適配器+25IO模塊）=607MM。
?單站最大IO:指單適配器最多帶多少I(mǎi)O。400B單站最大IO=32IO模塊共計512DIDO,寬度(適配器+32IO模塊)=765MM
多協議通信適配器:
滿足自動化領域多種網絡(luò )協議標準共存的現狀，支持國際IEC61158、國內普遍應用的主流工業網絡(luò )協議標準：
PROFIBUS- DP/V0/V1、PROFINET（RT&IRT;）、CANOPEN、DeviceNet、MODBUS/TCP、ETHERCAT。
模塊種類豐富、小點數配置靈活：
?DI16： 16點開關量輸入；
?DO16：16點開關量輸出，24VDC/0.5A；
?DOR8：8路繼電器輸出，雙端5A；
?DI8DO8：8點開關量輸入/8點開關量輸出；
?Ai8：8路模擬量輸入，雙端隔離、16位分辨率，精度2‰；
?AO4: 4路模擬量輸出,雙端隔離、14位分辨率,精度2‰；
?THC8：8路熱電偶輸入，雙端隔離、16位分辨率，精度2‰；
?TCRTD3：3路溫度回路控制器、熱電阻PT100三端輸入+PWM輸出+冷端輸出、全部隔離、PID參數自整定、分辨率0.1℃、精度0.3級（0.3%FS±0.1℃）
可靠性高：
CE認證 、EMC標準達4級（IEC61131-2）
寬溫工作環境-40~+60、
寬電壓輸入19.2V~28.8VDC。
高性?xún)r(jià)比；
PROFIBUS總線冗余。
支持IO模塊帶電熱插拔:
滿足某些過程控制要求。在不斷電條件下更換IO模塊，其它IO模塊保持正常工作。
遠程IO站雙電源供電同樣用于要求不間斷工作場合。兩路電源只要有一路保持供電即可保證遠程IO站的正常工作。
安全輸出功能:
?安全輸出功能是指所有輸出（DO、AO）在下列狀態時能有確定性輸出；
A1：IO站上電后與主站網絡(luò )連通之前； 所有輸出（DO、AO）進入安全輸出。
A2：通信適配器網絡(luò )通信故障后至故障排除前； 所有輸出（DO、AO）進入安全輸出。
A3: 系統主站（控制器）命令強制所有輸出模塊進入 安全輸出功能狀態
?安全輸出值通過軟件配置下載到IO站并可以掉電后保持。
?安全輸出值出廠缺省為0安全輸出值。
輸入快速鎖存及輸出短路保護:
輸入快速鎖存：總線IO的開關量輸入的電平維持時間受到
①總線輪詢周期的限制、
②適配器對IO模塊掃描周期的限制。400B開關量輸入的電平維持時間是10~50MS（因為實際配置總線站點數不同總線輪詢周期不同）但某些場合要求更高，如1~10MS。輸入快速鎖存是IO可以撲捉輸入上升/下降沿并可以緩存的功能,使總線主站PLC/DCS可以讀到瞬間IO輸入信號。
輸出短路保護：指開關量輸出的短路保護功能。
| 產品型號 | I/O 擴展模塊 400B-DI16D24 | ||||
| 通道技術參數 | DI:16DIx24V Dc，光電隔離 | ||||
| PROFIBUS參數 | 標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準 | ||||
| 標準PROFIBUS-DP驅動接口波特率自適應，最大波特率為12Mbps | |||||
| 配置方式：GSD文件在PROFIBUS主站中配置 | |||||
| PROFINET參數 | 標準PROFINET-Device（PN從站），符合IEEE1588標準 | ||||
| 2個以太網電口，100Mbit/s傳輸速度，自動交叉功能全雙工通信 | |||||
| 配置方式：GSDML文件在ROFINET-Controler（PN主站）配置 | |||||
| 消耗電流 | 30mA | ||||
| 供電方式 | I/O模塊：背板端子供電 | ||||
| 認證 | CE認證，EMC測試3000V | ||||
| 溫濕度 | 工作溫度：-20℃到+55℃；運輸和存儲：-40℃到+70℃；工作相對濕度：5-90%（無結露） | ||||
| 安裝 | 35mm導軌，TBUS背板端子安裝； 防護等級：IP20； | ||||
| 尺寸 | I/O 擴展模塊（寬x高x厚）22.5x125x115mm | ||||
| 產品特點 | 1、故障診斷：可根據狀態字，判定模塊工作狀態。 | ||||
| 2、安全輸出：在I/O模塊通訊或適配器總線故障時，輸出模塊可進入安全輸出狀態。安全輸出值可設為指定值或者保持當前值； | |||||

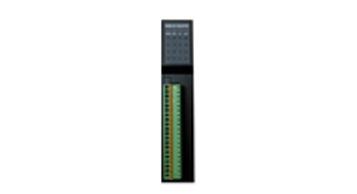

產品說明圖：

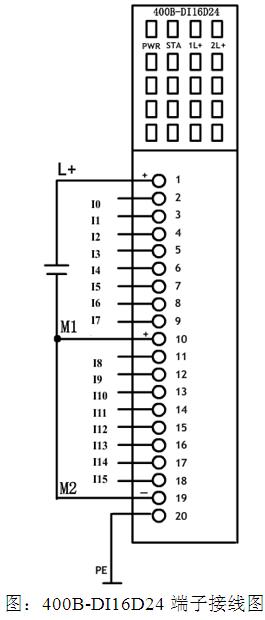

接線圖：
產品尺寸：
安裝步驟：
