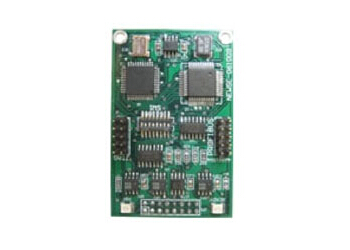

OEM2系列嵌入式PROFIBUS板卡，用戶產品CPU通過串行接口UART向板卡讀/寫輸入/輸出數據，接口板自動將其轉換成PROFIBUS-DP協議與PROFIBUS主站進行通信。
● 串口數據交換方式，異步UART，偶校驗，速率9600～1.8432M bits/s可選，信號線TXD、RXD，半雙工；2條握手信號線使通信效率最高。
● 雙隔離電源5V供電，保證板卡的抗干擾能力；
● 評估板、技術資料：《PB-OEM2產品手冊》包括：評估板PB-OEM1原理圖、OEM2UART通信協議、通訊程序C源碼、外形尺寸及接插件尺寸圖、16針接插件管腳定義及說明等，全部資料可在網上下載。
● 適用范圍：可廣泛用于各種產品,如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。
● 雙隔離電源5V供電，保證板卡的抗干擾能力；
● 評估板、技術資料：《PB-OEM2產品手冊》包括：評估板PB-OEM1原理圖、OEM2UART通信協議、通訊程序C源碼、外形尺寸及接插件尺寸圖、16針接插件管腳定義及說明等，全部資料可在網上下載。
● 適用范圍：可廣泛用于各種產品,如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。
（1）標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準；
（2）標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率6M;
（3）PROFIBUS 輸入/輸出數量可自由設定，最大200字節輸入+200字節輸出；
（4）可實現PROFIBUS用戶參數化功能：用戶最大參數化長度可以達到50個字節；
（5）接口板與用戶板接口為異步UART，偶校驗，使用SW1~SW3可選擇7種波特率：9600、19.2K、38.4K、57.6K、115.2K;
（6）接口板與用戶模板通信有字符偶校驗和縱向報文字節校驗和，保證數據安全性；
（7）需用戶板供電2組DC 5V±5%, VCC/GND-150mA和5V/0V-100mA;
（8）環境溫度：運輸和存儲：-40℃～+70℃ 工作溫度：-20℃～+55℃;
（9）工作相對濕度：5～95%;
（10）外形尺寸：（寬）42mm×（長）65mm ;
（11）插座：2×8間距2.54mm插座。
（2）標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率6M;
（3）PROFIBUS 輸入/輸出數量可自由設定，最大200字節輸入+200字節輸出；
（4）可實現PROFIBUS用戶參數化功能：用戶最大參數化長度可以達到50個字節；
（5）接口板與用戶板接口為異步UART，偶校驗，使用SW1~SW3可選擇7種波特率：9600、19.2K、38.4K、57.6K、115.2K;
（6）接口板與用戶模板通信有字符偶校驗和縱向報文字節校驗和，保證數據安全性；
（7）需用戶板供電2組DC 5V±5%, VCC/GND-150mA和5V/0V-100mA;
（8）環境溫度：運輸和存儲：-40℃～+70℃ 工作溫度：-20℃～+55℃;
（9）工作相對濕度：5～95%;
（10）外形尺寸：（寬）42mm×（長）65mm ;
（11）插座：2×8間距2.54mm插座。
項目名稱： 在寧波某衡器公司的電子秤上的應用
使用產品： PB-OEM2-SE
連接產品： 秤重儀
實現功能： 使普通稱重儀表可以直接掛接到PROFIBUS DP總線上，實現稱重儀表的車間級監控。
效果分析： 通過使用總線接口，無論是精度方面還是速度方面以及布線和抗干擾、可靠性等方面，都是傳統的4～20mA模擬量傳輸無法與之比擬的。
