具有中繼功能的PROFIBUS集線器，應用于PROFIBUS現場總線網絡(luò )中，可將網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構或混合型結構，同時保留了中繼器的技術功能。規格型號包括：PB-HUB3/GL、PB-HUB6/GL
　　X:PROFIBUS端口數：3、6
　　Y:結構外殼及安裝，P-塑殼、35MM安裝；M-鋁合金外殼、背板安裝

產品特點：
(1) 不需要主站配置：PB-Hub6M是單純的物理層設備，與上層協議無關。不需要主站配置、 無需GSD文件；
(2) 波特率9.6K～12M自適應：不需要開關設置或任何軟件配置。
(3) 不分主/從站接口、終端/非終端節點：主站/從站可接到2個PROFIBUS接口上的任何一個接口上。每個接口即可作為終端節點，也可作非終端節點。
(4) 物理層透明傳輸：PB-Hub6M與網絡(luò )上層協議無關；因此可適用于所有基于RS485的 PROFIBUS協議功能，包括：PROFIBUS-DP/V0、V1、V2，及各種應用行規，包括：PROFIsafe（安全）, Redundancy（冗余）、Ident Systems（識別系統）等等。也支持連接多主站通信，如S7 FUNCTION協議、二類主站通信；也部分適用于其它RS485傳輸 技術的現場總線或網絡(luò )，如MODBUS。
(5) 段隔離：每個接口可擴展為一個“PROFIBUS段”（可稱為“接口段”），接口段之間彼 此（光/電）隔離。

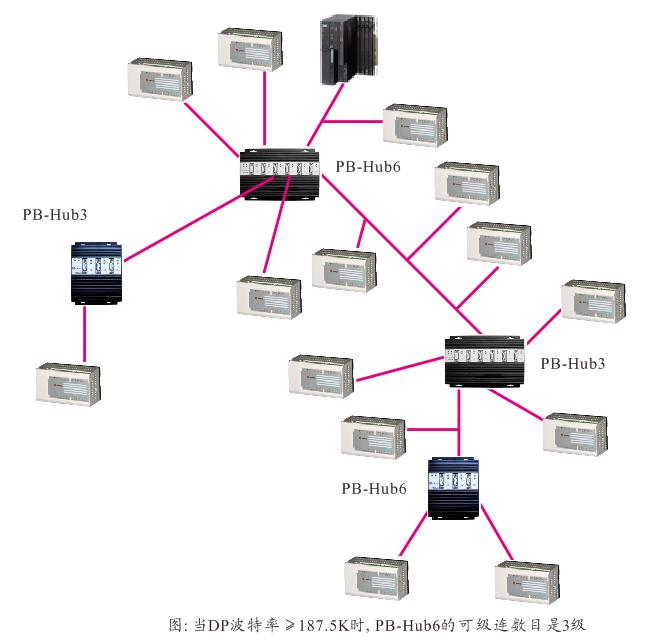

(6) 級連：任意一個接口段可再通過PB-Hub6M實現級連； PB-Hub6M的可級連數目與波特率有關。當波特率≥187.5K時,可級連數目是3級；當波特率＜187.5K時PB-Hub6M的可級連數目最多達到5級。
(7) 結構工程塑料外殼；防護等級IP40; 35mm導軌安裝。
(8) 24VDC(±20%）
(9)外形尺寸 PB-Hub6M：鋁合金外殼、防護等級IP40; 背板安裝。外形尺寸：寬（149mm）*高（90mm）*厚（44mm）

產品用途：

（1）改變PROFIBUS網絡(luò )拓撲結構：

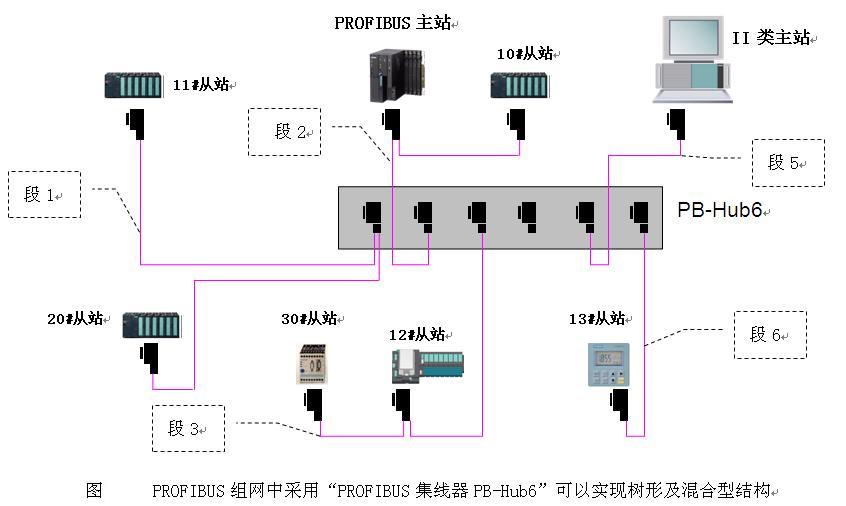

　 PB-Hub3/6可用來改變PROFIBUS網絡(luò )總線型拓撲結構，實現樹形及混合型的網絡(luò )結構。采用PROFIBUS專用電纜、專用插頭來實現站點的總線形連接是非常方便的，但很難實現PROFIBUS的樹形及混合型拓撲結構的網絡(luò )要求。PROFIBUS集線器PB-Hub3/6可方便實現PROFIBUS的樹形及混合形結構，見下圖。

（2）增加站點個數容量、延長傳輸距離：
　　PB-Hub3/6的每個接口相當于一個中繼器接口，可以獨立驅動一個PROFIBUS段。即：可以再連接最多31個站接口，在187.5K以下波特率可延長傳輸距離到1公里。PB-Hub3/6還可以實現級連。這樣，通過PB-Hub3/6組成的混合型PROFIBUS網絡(luò )結構，站點數可達126站點。傳輸距離根據級連個數可以到達3~4公里（與選用的DP波特率有關）。

（3）隔離的功能（僅限于GL型號）：
PB-Hub3/6XY每個接口可擴展為一個PROFIBUS段，每接口段之間是電氣隔離的，也就是段之間隔離。因此，有一定的故障隔離作用，包括：短路、斷路、反接、電磁干擾，對通信波形的衰減、畸變也有修復作用。

（4）監示診斷功能：
本裝置通過LED指示燈可以監視PROFIBUS網絡(luò )中各段的工作狀態，為網絡(luò )診斷提供參考。

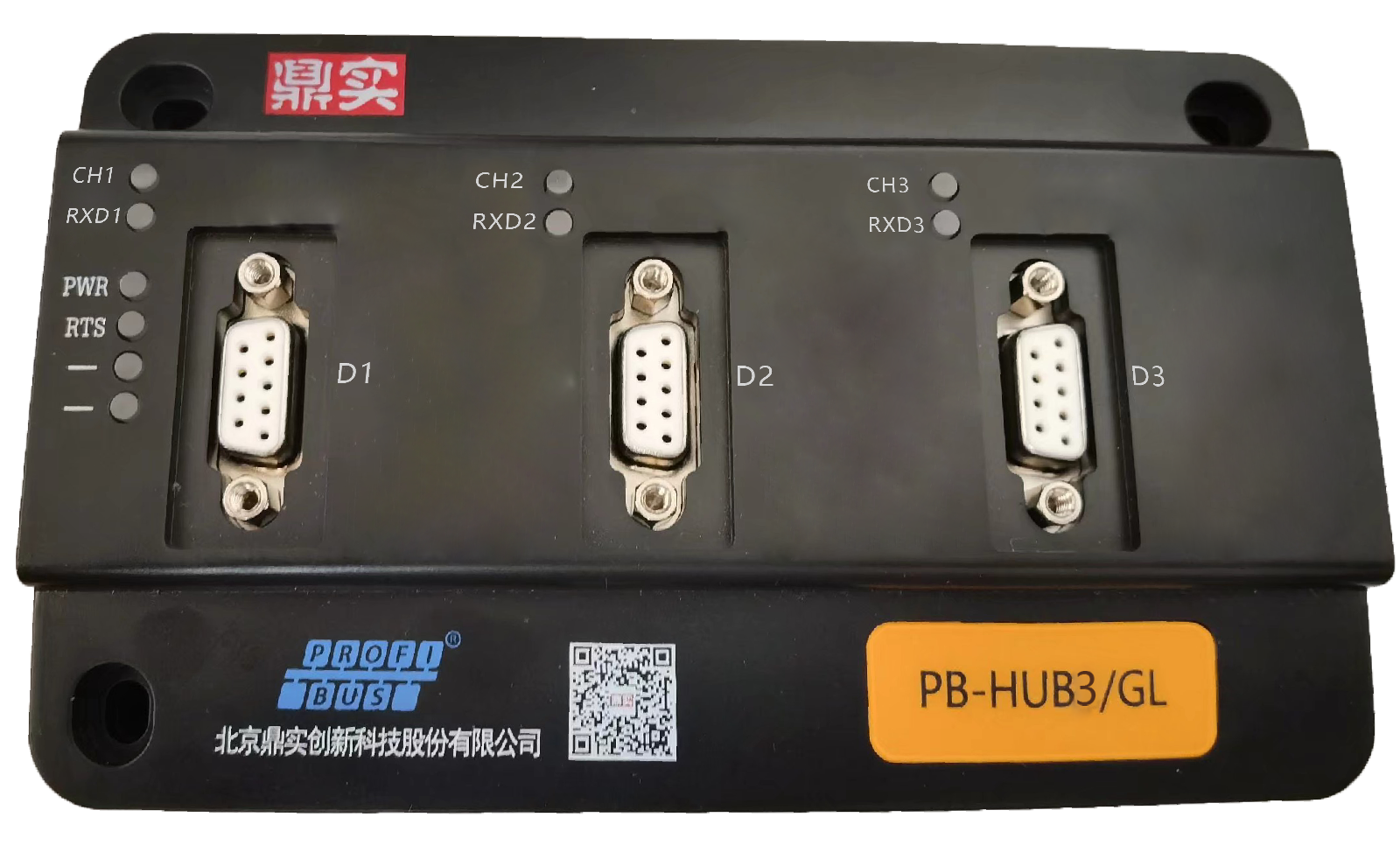

產品外形

安裝尺寸

解決方案

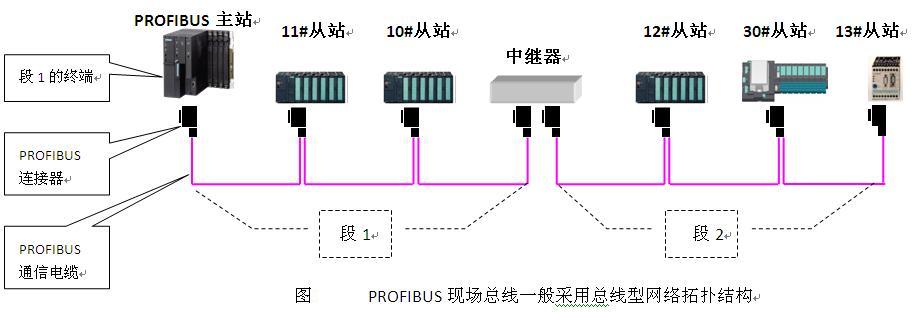

總線網段概念：無中繼的一段總線（從一個終端到另一個終端）、或被中繼隔開的一段總線。

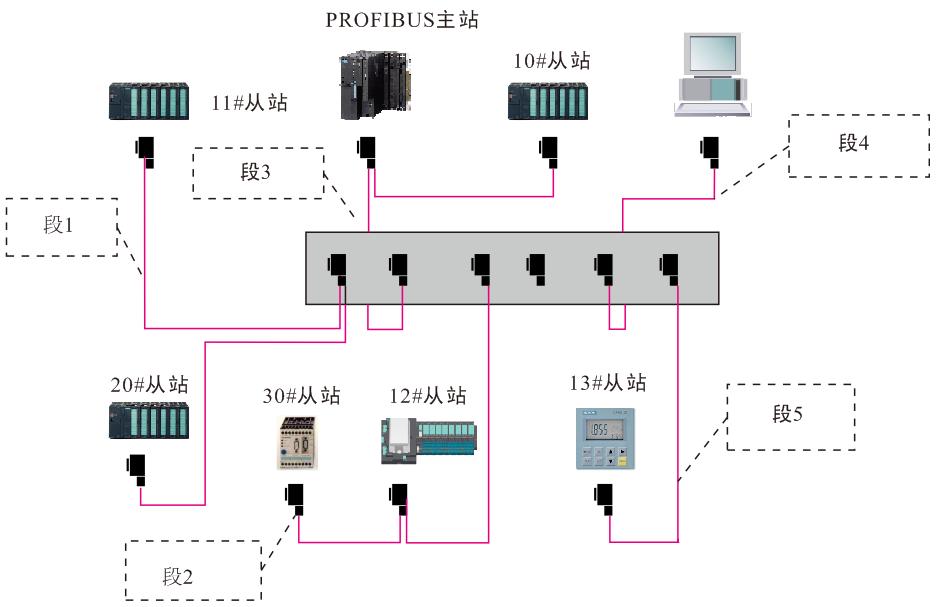

PROFIBUS集線器（PB-HUB）可以理解為多口的中繼、或將中繼看做是2口的集線器。6口PB-HUB將總線分為6個總線段。

產品應用案例

項目名稱： 某污水深度處理站
使用產品： PB-Hub6
連接產品： 主站是西門子CPU315-2 DP，DP從站分別是3塊西門子CPU226，3塊第三方PROFIBUS數據采集模塊，1塊西門子CPU314-2DP，PC機上安裝CP5611卡
實現功能： 通過PROFIBUS集線器使分散的設備信號集中，改變原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，將所有從站分段網絡(luò )并行連接到一起，再與主站連接。
效果分析： 應用了PROFIBUS集線器PB-Hub6，大大方便了布線、調試，大大降低了故障率。
a.布線方便：由于是污水深度處理站的擴建，新增加的設備分散到原污水深度處理站的各個部位，PROFIBUS網絡(luò )的總線型拓撲結構不適合。通過集線器PB-Hub6將原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，這樣將分散的新增加的設備直接與集線器PB-Hub6連接。
b.調試簡單：通過PROFIBUS集線器PB-Hub6連接調試簡單，只要從站/主站與集線器連通、上電，集線器上相應通道電源指示燈（紅色）亮起，RXD 燈（綠色）閃爍，表示此通道已經和主站間建立通訊。對比原有總線型拓撲結構一段一段地調試要簡單多了。
c.故障率降低：集線器PB-Hub6將原有PROFIBUS網絡(luò )的總線型拓撲結構改變?yōu)闃?shù)型結構，某段網絡(luò )出現故障，只是這段網絡(luò )斷路，不會(huì )影響其他網段的連接。
d.維護方便：由于PROFIBUS網絡(luò )為樹型結構，通過集線器很快就可以判斷出哪段網段出現故障。

項目名稱： 大唐淮北虎山發電廠
使用產品： PB-Hub6
連接產品： 和利時提供汽機的DCS控制系統（由現場控制站（I/O 站）、數據通訊系統、人機接口單元（操作員站OPS、工程師站ENS）、機柜、電源等組成）；東方鍋爐(集團)股份有限公司的超臨界一次中間再熱直流型鍋爐；上海電氣集團股份有限公司的N660-24.2/566/566型超臨界、一次中間再熱、單軸、凝汽式汽輪機;上海電氣集團股份有限公司的水氫氫冷卻、自并勵靜止勵磁汽輪發電機實現功能：現場PA設備，經過和利時的耦合器，連接到DP網絡(luò )中?，F場的DP設備，經過鼎實集線器PB-Hub6，連接到控制系統中?？刂破鹘?jīng)過以太網，與工控機進行連接。

效果分析： 應用了PROFIBUS集線器PB-Hub6，大大方便了布線、調試，大大降低了故障率。
a.故障分散 ;
b.縮小控制室尺寸或者控制表盤的長度;

c.大量縮減控制系統所需的電纜;
d.大量減少控制系統所需的備品備件種類及數量 ;
e.減少工藝生產的運行對儀表控制設備廠商的依賴。減少工作人員培訓所需的費用;
f.提供了控制系統構成的靈活性，具有組態便利和可擴展性;
g.實現過程實時參數和歷史數據的管理，提供性能計算、設備壽命計算等功能。
