面對目前PROFIBUS診斷工具產品中國市場被國外產品壟斷、價格由賣方獨斷的局面，鼎實基于多年的PROFIBUS協議研究、產品開發、現場故障診斷服務、用戶技術支持、技術培訓及市場推廣經驗，推出應用面寬、技術實用、性能優異的PROFIBUS網絡(luò )診斷工具——PBStudio。主要功能為： 1.站點狀態檢測類； 2.報文監測，分析，記錄； 3.模擬主站功能； 4.認證測試工具。

    鼎實產品愿景是：推出每個中國工程師都用得起PROFIBUS網絡(luò )診斷工具。

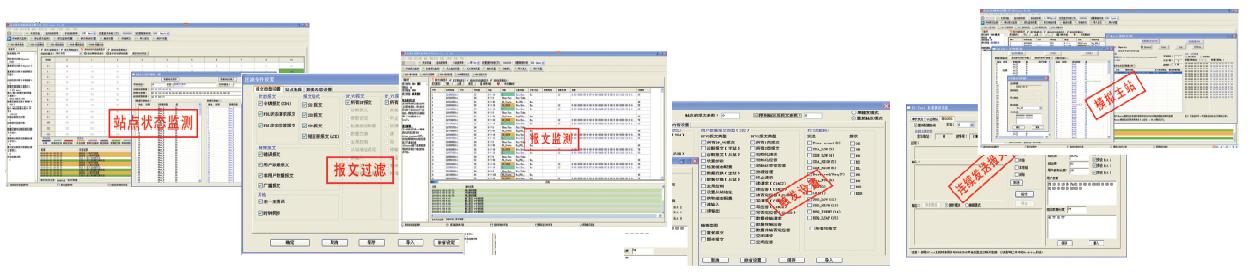

PBStudio診斷工具有以下四大功能

---

1、站點狀態檢測類

1.1 在線站點狀態顏色顯示，掃描所有在線站點，監測站點狀態

1.2 所有站點的狀態信息，根據現實站點狀態信息，對站點性能做出分析判斷

1.3 所有站點的診斷，參數化，組態數據解析，根據詳細的診斷，參數化，組態數據，分析站點狀態機的狀態

1.4 站點的診斷，參數化，組態，實時數據交換報文中報文數據一覽，可進一步監測IO數據，分析站點工作狀態

1.5 實時統計站點運行中18項統計項，對站點通信穩定性，通信質量進行評估

1.6 記錄總線上各站點的狀態轉換歷史數據信息，站點狀態的歷史數據用來分析站點性能

---

2、報文監測、分析、記錄

2.1 實時記錄PROFIBUS-DP/VO/V1報文，根據用戶需求設置觸發、過濾條件、過濾實時報文，過濾用于篩選關切報文信息，觸發用于監測關注事件，特別是對數據段的觸發設置可以分析應用層發生的事情

2.2 無人值守情況下長時間記錄報文，通常設置觸發用以監測記錄某一件事情

2.3根據協議解析報文，給出用戶詳細的報文解析信息和報文解釋信息，報文分析是一切故障診斷的基礎工具

2.4 精確到Tbit級微妙級實時時間標簽和書簽功能，更方便用戶了解報文時序，報文時間標簽可以計算總線報文時序，也可以計算網關等網絡(luò )部件的延時

2.5 監測錯誤報文包括：字符、長度、報文校驗、SD錯誤等，錯誤報文同樣有觸發設置、過濾設置等，亂報文通常在EMC干擾、總線電氣參數故障條件下產生，是判斷總線故障的一種重要手段

---

3、模擬主站功能

3.1 采用PBCONFI對模擬主站PROFIBUS進行配置，包括：解析GSD文件、總線參數設置、從站配置、打開/存儲/編譯等功能

3.2 運行模擬主站實現與配置從站的通信

3.3 在數據窗口可以檢測輸出數據、強制輸入數據，具有包括浮點、雙字等各種數據格式

3.4 PBStudio迷你主站用來搭建開發平臺，也可為現場工程師連接調試從站，還可以為市場拓展工程師用來做產品功能演示。PBStudio模擬主站集成鼎實PB主站配置軟件PBCONFI完成模擬主站的系統配置，并可以對系統中各個從站的輸入輸出數據進行檢測、強制操作

3.5 模擬主站工作同時可啟動報文檢測功能，進行總線報文分析，模擬主站工作同時對開發平臺上的各個站點報文進行檢測，以分析各站點通信狀態機是否正常

---

4、認證測試工具

4.1 單條報文發送，顯示回答及狀態，測試、或資深開發工程師依據單條報文應答分析從站通信狀態機

4.2 一次完成全部設置進入從站數據交換狀態，并可以監測輸出和強制輸入，主站對從站的連接故障診斷與調試手段

4.3 批量文檔報文文檔的WIZARD功能：形式、編輯、對回答報文文檔的自動檢查，幫助，用來編輯測試例程；也可以用來自動對回答記錄報文文檔進行一致性檢查，判斷是否符合測試標準

4.4 批量文檔報文發送及記錄回答報文形成文檔，認證測試的基本工具；批量報文中含有一些命令如：停止X秒、停止等待輸入指定值后繼續運行

4.5 按照認證測試例程執行與測試，產品標準認證的預測試

?測量信號：PROFIBUS-DP信號
?波特率測量范圍：9.6 kpbs ~12 Mbps，自適應。

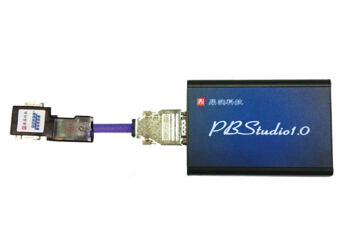

?PBStudio 硬件模塊：
1×USB 接口，從PC 機上獲取電源，不需單獨供電。
1×PROFIBUS-DP接口，標準PB插頭DS50B，帶發送接收顯示。
?PBStudio 軟件包：操作系統winXP; win7;

PBStudio診斷工具配置：
◆PBStudio硬件、◆PBStudio軟件包、◆附件（USB電纜、PROFIBUS插頭及電纜、資料）

MyPBStudio安裝軟件
手冊請聯系產品經理：13722285682
