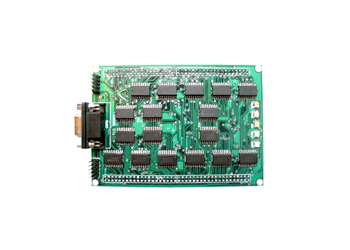

OEM3系列I/O型嵌入式PROFIBUS板卡，可完成數字量I/O信號到PROFIBUS協議的轉換，用戶不需要了解PROFIBUS的通信協議細節，即可方便開發PROFIBUS I/O模塊、操作鍵盤、指示燈面板等PROFIBUS產品。OEM3系列具有不同I/O配比：64DI/64DO、32DI/32DO等。DO：高電平源輸出5V/50~100mA，無隔離；雙隔離電源5V供電。
就可在短時間內完成開發具有自主知識產權的PROFIBUS產品；
● 應用簡單：用戶產品的CPU通過串行接口向接口板讀/寫輸入/輸出數據，接口板自動將其轉換成PROFIBUS-DP協議與PROFIBUS主站進行通信。
● 完整的技術資料：《PB-OEM2-X產品手冊》、《OEM2調試實驗系統使用手冊》、《PROFIBUS產品開發技術要
點》，全部資料都可在網上下載
● 應用廣泛：可廣泛用于各種產品,如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送
器、智能現場測量設備及儀表等等。
● 以OEM方式提供：因此用戶對產品有自主知識產權、品牌和商標注冊權。
OEM3通用技術指標
（1）PROFIBUS-DP/V0協議，符合標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準；
（2）標準PROFIBUS-DP驅動接口，波特率9.6K~12M，波特率自適應；
（3）I/O信號端：無隔離
（4）DO：輸出電流20mA注、輸出高電平﹥VCC-0.66V、輸出低電平﹤0.33V；
注：對DO輸出20mA有特殊要求，需在訂貨時聲明。
（5）DI： “1”信號輸入﹥3.15V、“0”信號輸入﹤1.35V、輸入電流 ±1A；
（6）運輸和存儲溫度：-40℃～+70℃ 工作溫度：-20℃～+55℃、相對濕度：5～95%
PB-OEM3-64IO技術指標
（1）I/O配比：64DO + 64DI。I/O端子電氣性能指標見“OEM3通用技術指標”；
（2）用戶板供電要求：2組隔離5VDC電源，供電（下面的電流指標為實測值）：
5V-0V： DC 5V 54mA；
VCC-GND： DC 5V ；最小值170mA (每路輸出為”0”時)； 最大值633mA (64路輸出全為”1”時)；
（3）外形尺寸： 120mm×85mm
（4）插座：2×40腳間距2.54mm插座×2
|
