產品特點

?通過圖形化配置軟件PBConfi實現EIP-PBM產品PROFIBUS側的主站和從站配置，生成PROFIBUS配置數據，通過以太網下載配置到EIP-PBM；

?EIP-PBM支持通過以太網接口下載PROFIBUS配置；

?Ethernet/IP側不支持DLR；

?PROFIBUS側支持DPV0周期性數據通信；

?在Ethernet/IP的IO數據區中包括對PROFIBUS操作的控制寄存器和監測PROFIBUS通信的狀態寄存器。

?Ethernet/IP協議：支持UCMM和GET、SET Attribute，不支持DLR

?Ethernet/IP的RPI：最小2ms

?PROFIBUS協議：DPV0，不支持DPV1

?支持的通信波特率：9.6k，19.2k，45.45k，93.75k，187.5k，500k，1.5M，3M，6M

?最大從站數：31

?最大IO數據總長度：456 Bytes輸入488 Bytes 輸出

?最大配置數據長度：8192

?單從站最大槽數：16

?DP配置下載方式：以太網

?上位軟件：PBConfi（2016-03-25或之后版本），支持未連接PLC情況下調試Profibus；

?診斷功能：1）LED指示設備自身，Ethernet/IP的Adapter，DP主站，DP從站的運行狀態；2）Ethernet/IP輸入數據區內置設備錯誤碼，主站運行狀態，從站運行狀態，全局控制操作狀態寄存器

l電源電壓：DC +24V（允許：19.2VDC~28.8VDC）

l額定電流：+24VDC下，約為123mA

隔離電壓等級：

以太網接口：1500V

PROFIBUS接口：1000V

工作溫度0℃~ +55℃(實測：-25℃~ +65℃)

工作相對濕度：+25℃下，95%

溫升指標：（常溫25°下運行一小時后溫升情況）

無

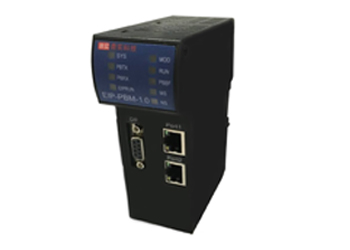

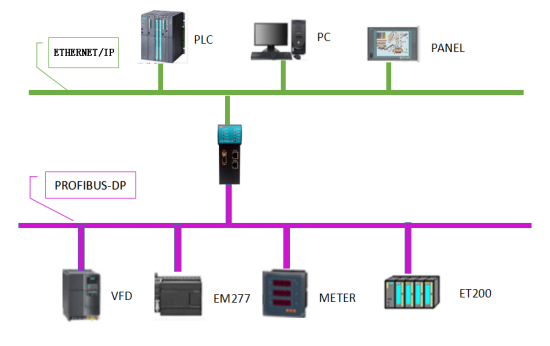

EIP-PBM代理服務器產品用來實現ETHERNET/IP協議與PROFIBUS協議的轉換，在ETHERNET/IP側作為Adapter，在PROFIBUS側作為主站，用來將DP從站設備接入ETHERNET/IP網絡(luò )當中去，如臺達VFD 變頻器西門子EM277、ET200等。
