PROFIBUS轉MODBUS/232/485/422總線橋，在PROFIBUS一側是PROFIBUS從站；另一側接口符合基于RS232/485/422串口的MODBUS/RTU協議。既可以做MODBUS主站，也可以做從站，由撥碼選擇?？偩€(xiàn)橋不需要PROFIBUS 主站PLC/DCS的編程，只需在主站配置（如STEP7）中對總線橋進行配置即可。MODBUS總線橋的配置包括PROFIBUS從站信息及串口信息，特別是要配置讀寫MODBUS存儲區報文。
本產品為工業自動化領域的MODBUS/RTU/232/485/422設備接入PROFIBUS總線提供靈活簡便的解決方案，滿足MODBUS/RTU設備（如：電力測量及保護儀表、變頻器、伺服系統、電子秤、條碼器、分析儀表、傳感器、小型PLC等）接入西門子、ABB控制系統（如：西門子S7-300、-400PLC系統，ABB的800F系統等）的連網要求。
● 兼容主流PROFIBUS主站設備,如Siemens 300/400 PLC 、Beckhoff Dp主站、ABB 800F、歐姆龍主站、和利時 LK PLC、和利時 DCS等;
● 總線橋在PROFIBUS一側是從站；在MODBUS一側即可做MODBUS主站也可以做從站； 提供相應的GSD文件用于網絡(luò )集成；
● 總線橋做MODBUS主站時，可連接多臺MODBUS從站設備，其作用相當于將一個MODBUS子網連接到PROFIBUS網絡(luò )中；
● 總線橋做MODBUS主站時配置方法是,只需在PROFIBUS主站配置中（如STEP7、TwinCAT、SYCon）配置本網關需要發送的MDBUS命令報文隊列，及MODBUS從站地址等信息，網關即可自動形成并（定時、觸發）發送MODBUS命令，并接受解析從站回答命令與數據；
● 總線橋是存儲器共享型網關—PROFIBUS主站依據配置的網關PROFIBUS數據區（I/Q區）直接讀/寫MODBUS一側站點
數據。只需通過主站配置不需要編程,即可實現MODBUS報文組態，并提供PROFIBUS I/Q到MODBUS站點數據的對應關系；
● 總線橋控制字可靈活控制MODBUS報文發送：定時發送（發送間隔、等待間隔可選）、事件觸發發送?？蓢栏窨刂?/span>
MODBUS寫（05H、0FH、10H）命令發送，可選：寫命令使能/禁止、數據變化發使能/禁止等功能
● 總線橋狀態字可全面反映網關MODBUS通信狀態和串口的通信狀態。
● 提供RS232、RS485、RS422豐富的接口可選,完善的終端電阻匹配功能；通過主站配置可選擇串口波特率
(2400~57.6Kbps)、校驗位(N、O、E)、停止位。
|
|
|

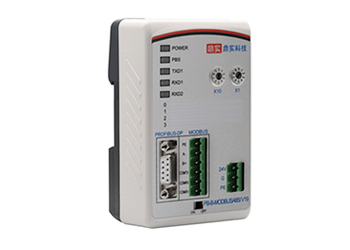

PB-B-MODBUS485 |
|
PROFIBUS參數 |
標準 |
符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006。 |
|
速率 |
標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率12Mbps |
|
|
數據量 |
PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出:
<1> Input Bytes + Output Bytes ≤ 232 Bytes； <3> Max Output Bytes ≤224 Bytes； |
|
| 串口參數 |
物理接口 |
RS485接口（2線） |
| 接口協議 | 標準MODBUS主/從協議接口，符合中國國家標準GB/T19582-2008 | |
| 字符格式 |
數據位：8； |
|
|
校驗位：奇，偶，無 |
||
|
停止位：1，2（可配置） |
||
|
工作模式 |
MODBUS主站/從站 (通過硬件背面撥碼開關設置)，并使用對應的GSD文件 |
|
|
波特率 |
2400bps、4800bps、9600bps、19.2Kbps、38.4Kbps、57.6Kbps可選，如需更高波特率，采購前請溝通說明 |
|
|
數據量 |
發送/接收231字節 |
|
|
操作 特性 |
特點 |
可控制MODBUS寫（05H、06H、0FH、10H）數據命令的發送與否，即：可以控制只發讀(01H、02H、03H、04H、)，或讀/寫都發 |
|
<1> 存儲器共享型網關—區別于透明傳輸。PROFIBUS主站依據配置的網關PROFIBUS數據區(I/Q區)直接讀/寫MODBUS一側站點數據。 <2> 只需通過主站配置不需要編程，即可實現MODBUS報文組態，并提供PROFIBUS I/Q到MODBUS站點數據的對應關系。 <3> 網關控制字可靈活控制MODBUS報文發送：定時發送(發送間隔、等 待間隔可選)、事件觸發發送。 <4> 可嚴格控制MODBUS寫(05H、06H、0FH、10H)命令發送，可選：寫命令使能/禁止、數據變化發使能/禁止等功能。 <5> 支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H。 <6> 網關狀態字可全面反映網MODBUS通信狀態和串口的通信狀態。 |
||
|
配置方式 |
本網關做MODBUS主站時配置方法是，只需在PROFIBUS主站配置中（如STEP7、TwinCAT、SYCon）配置本網關需要發送的MODBUS命令報文隊列，及MODBUS從站地址等信息，網關即可自動形成并（定時、觸發）發送MODBUS命令，并接受解析從站回答命令與數據 |
|
|
電氣 參數 |
功耗 |
供電：24VDC（±20%），電流：110mA（24VDC時） |
|
認證 |
CE認證，PROFIBUS認證 |
|
|
工作環境 |
工作溫度：-20℃～+55℃；運輸和存儲：-40℃～+70℃；工作相對濕度：5~95%(無結露) |
|
|
安裝 |
方式：35mm導軌；防護等級：IP20； |
|
|
尺寸重量 |
外形尺寸：寬（70mm）×長（112.5mm）× 厚（39.5mm）；重量：約230g |
|
|
產品 特點 |
應用場合 |
MODBUS設備接入PROFIBUS網絡(luò )的解決方案 |
|
使用簡單 |
特別適合系統集成工程師應用，依靠總線橋GSD文件、主站配置軟件（如STEP7），不需PLC/DCS編程，即可實現MODBUS設備到PROFIBUS總線之間數據傳送 |
|
|
技術特點 |
存儲器共享型，提高數據交換速度 |
行業應用
電廠應用：平朔煤矸石電廠、秦嶺電廠
能源應用：天然氣監測站、廊坊管道
軌道交通：北京地鐵、上海地鐵
冶金應用：土耳其鋼廠、八一鋼廠
水泥建材：蒙西水泥
產品案例
關鍵字： 電力、SCADA監控系統、PROFIBUS總線橋
項目名稱： 某電力自動控制系統
使用產品： PB-B-MODBUS232/485
連接產品： 西門子S7-400 PLC（主站）、現場是許繼的繼電保護裝置和直流屏
實現功能： 在該SCADA(Supervisory Control And Data Acquisition)監控系統中，Siemens S7- 400 PLC和上位機WINCC通過鼎實PB-B-MODBUS，順利讀取儀表中溫度測量值、設定值等，然后通過遠程設置繼電保護裝置和直流屏設備中的數據，實現了對現場的控制和操作。
項目名稱： 某卷煙廠的應用
使用產品： PB-B-MODBUS485
連接產品： 主站是西門子S7-300PLC,現場連接的MODBUS設備是空調機組
實現功能： PLC通過北京鼎實的PB-B-MODBUS總線橋對若干臺空調機組的重要運行數據（包括蒸發器壓力和溫度、冷凝器壓力和溫度、電流、電壓、冷凝供水溫度、機組狀態報警以及設備的啟動和停止）進行監控。
效果分析： 北京鼎實PB-B-MODBUS總線橋可以方便將各品牌的空調機組PLC集成到P ROFIBUS網絡(luò )中，并確保信息的實時、準確。
項目名稱： 土耳其某鋼廠項目
使用產品： PB-B-MODBUS485
連接產品： 控制系統采用西門子DCS-PCS7系統，硬件采用冗余414CPU，有五個ET200M子站構成。在整個空分系統中，除空分本體外，另有三臺重要的單體設備，分別是ATL AS COPC O空氣增壓機、英格索蘭的原料增壓機、以及沈陽鼓風機廠的循環增壓機，通訊協議為MODBUS-RTU口通過PB-B-MODBUS485接入PROFBUS的PCS7中。
效果分析： 該系統自運行以來，PLC與空氣增壓機、 原料增壓風機、風機循環增壓機之間通訊一直很正常，未出現過任何軟、硬件故障以及其它干擾現象，有效地保證了自動控制系統的正常運行,贏得了國際同行的廣泛贊譽。
項目名稱： 寶鋼硅鋼片生產線
使用產品： PB-B-MODBUS485
連接產品： 主站用的是東芝的V3000s3pu55b PLC,組態軟件用的是SyCon,監控軟件用的是TMEIC-V-TOOL SYS，現場接的是開利冷機30HXC190
實現功能： 實現了該硅鋼四條生產線的PROFIBUS總線系統通信問題。
效果分析： 本項目功能實現的一個關鍵點是總線橋在SyCon軟件中的訪問ModBus從站的一些參數的設置。通過鼎實產品，不需要用單獨的軟件配置再下載，這樣極大的減輕了組態人員的時間和精力。
