具有雙口RAM、PCI接口的PROFIBUS-DP從站網卡；為PC機、工業板式電腦、及各種 HMI 提供連接到PROFIBUS的解決方案。隨卡配有驅動軟件、DLL動態連接函數庫、及OPC驅動。
產品特點
● 應用簡單：用戶安裝好PB-OEM4-PCI 的驅動程序后，調用所提供的DLL，可以很方便的控制PROFIBUS 的輸入/輸出。
● 應用廣泛：可廣泛用于帶有PCI 插槽的各種機型，如：工控機，HMI 等。

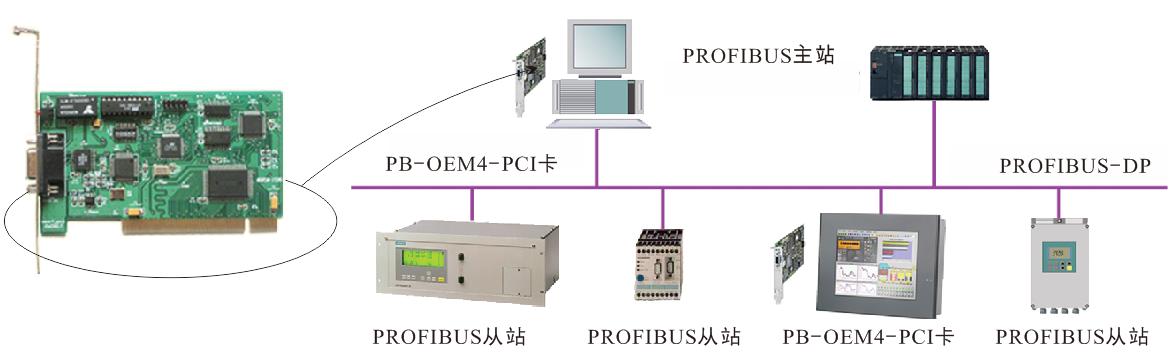

產品應用圖
（1）PROFIBUS-DP 接口：D9/F，PROFIBUS-DP 從站，DP-V0協議，符合IEC61508及中國國家標準GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線的第3 部分：PROFIBUS 規范；
（2）標準PROFIBUS-DP 驅動接口, 波特率自適應，最大波特率12M；
（3）PROFIBUS 輸入/輸出數量可自由設定，最大200 字節輸入/200 字節輸出；
（4）標準PCI 接口；驅動安裝環境：Windows 2000+Service Pack 4 或者Windows XP
（5）軟件：提供DLL動態連接函數庫（基于Visual C++ 6.0開發平臺。）
PCI卡啟動函數HANDLE Open_PCIcard(ULONG iIndex)
PCI卡初始化函數CHAR Init_PCIcard(ULONG iIndex,UCHAR *init_addr,UCHAR init_len)
接收PROFIBUS數據和用戶參數UCHAR Recv_PBdata(ULONG iIndex,UCHAR *revda_addr,UCHAR revda_len,
UCHAR *revpda_addr, UCHAR revpda_len)
發送PROFIBUS數據UCHAR Send_PBdata(ULONG iIndex,UCHAR *sendda_addr, UCHAR sendda_len)
關閉PCI卡操作void Exit_PCIcard(ULONG iIndex)
關閉中斷使能宏定義BOOL Close_Int(ULONG iIndex)
中斷回調函數BOOL Open_Int(ULONG iIndex,OEM4_INT_INDEX IntEvent)
（6）環境條件：運輸和存儲：-40℃～+70℃ ；工作溫度：-20℃～+55℃；工作相對濕度：5～95%
（2）標準PROFIBUS-DP 驅動接口, 波特率自適應，最大波特率12M；
（3）PROFIBUS 輸入/輸出數量可自由設定，最大200 字節輸入/200 字節輸出；
（4）標準PCI 接口；驅動安裝環境：Windows 2000+Service Pack 4 或者Windows XP
（5）軟件：提供DLL動態連接函數庫（基于Visual C++ 6.0開發平臺。）
PCI卡啟動函數HANDLE Open_PCIcard(ULONG iIndex)
PCI卡初始化函數CHAR Init_PCIcard(ULONG iIndex,UCHAR *init_addr,UCHAR init_len)
接收PROFIBUS數據和用戶參數UCHAR Recv_PBdata(ULONG iIndex,UCHAR *revda_addr,UCHAR revda_len,
UCHAR *revpda_addr, UCHAR revpda_len)
發送PROFIBUS數據UCHAR Send_PBdata(ULONG iIndex,UCHAR *sendda_addr, UCHAR sendda_len)
關閉PCI卡操作void Exit_PCIcard(ULONG iIndex)
關閉中斷使能宏定義BOOL Close_Int(ULONG iIndex)
中斷回調函數BOOL Open_Int(ULONG iIndex,OEM4_INT_INDEX IntEvent)
（6）環境條件：運輸和存儲：-40℃～+70℃ ；工作溫度：-20℃～+55℃；工作相對濕度：5～95%
項目名稱： 基于PC機的Profibus DP從站檢測系統
使用產品： PB-OEM4-PCI
連接產品： X射線測厚儀系列產品
實現功能： 通過使用此DP從站 PCI接口卡，把測厚儀的數據傳到PLC中。
效果分析： 通過集成現成的驅動程序，是普通工控機方便快捷的成為一個標準Dp從站，大大節省時間和成本。
