DS300A系列一體化機PROFIBUS總線I/O是通信適配器與I/O通道一體化的機型，有小點數，低成本特點。一個I/O站點的DI/DO不超過32點、AI/AO不超過20/4通道。DP主站通過一體化IO設備控制現場設備并監視PROFIBUS DP總線上的數據。DS300A一體化IO從站收集現場傳感器和執行器數據，以便能夠通過PROFIBUS Dp傳輸到通信控制器中。
● 標準PROFIBUS-DP 從站通信接口；波特率9600~12M自適應；
● 兼容主流的PROFIBUS主站設備;
● 一體化設計，結構緊湊，體積小，性?xún)r(jià)比高；
● 豐富的模塊種類：開關量、模擬量的靈活組合。
● 安全輸出功能：在PROFIBUS通信故障、上電初始情況下，所有I/O輸出（DO、AO）可進入到一個指定安全輸出狀態；
● 模擬量差分輸入，電壓電流可選，不低于精度3‰；
● 模擬量輸出，通道隔離，電壓電流可選；
● 數字量輸入，光電隔離輸入、施密特特性、過壓過流保護。

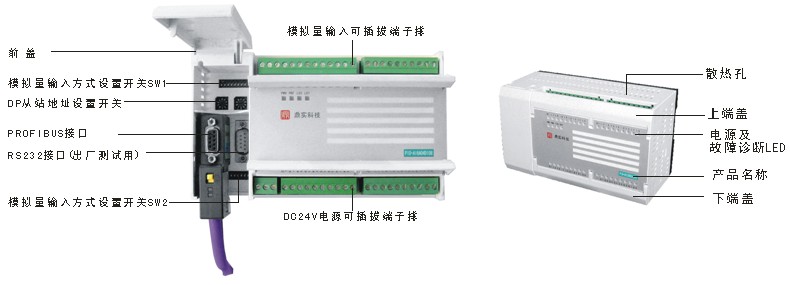

產品說明圖
● 兼容主流的PROFIBUS主站設備;
● 一體化設計，結構緊湊，體積小，性?xún)r(jià)比高；
● 豐富的模塊種類：開關量、模擬量的靈活組合。
● 安全輸出功能：在PROFIBUS通信故障、上電初始情況下，所有I/O輸出（DO、AO）可進入到一個指定安全輸出狀態；
● 模擬量差分輸入，電壓電流可選，不低于精度3‰；
● 模擬量輸出，通道隔離，電壓電流可選；
● 數字量輸入，光電隔離輸入、施密特特性、過壓過流保護。
產品說明圖
| 產品型號 | PIO-AI20 | |||||
| PROFIBUS參數 | 標準 | 標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準。 | ||||
| 驅動 | 標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率12Mbps | |||||
| 通道技術參數 | AI | 20路模擬量輸入,差分輸入,光電隔離 | ||||
| 模擬量精度 | AI: 電壓 ±0.1% （最大誤差±0.2%) 電流 ±0.2% （最大誤差±0.3%) | |||||
| 分辨率 | AI：16位 | |||||
| 模擬量輸入方式 | 每個通道都可以單獨設置電壓或電流輸入方式，電壓：1～5V， 電流：4～20mA | |||||
| 操作特性 | 配置方式 | GSD文件在PROFIBUS主站配置 | ||||
| 電氣參數 | 功耗 | 供電：24VDC(±20%) 消耗電流：200mA | ||||
| 認證 | CE認證，EMC測試3000V | |||||
| 溫濕度 | 工作溫度：-20℃～+55℃(有更低溫度要求的客戶,請采購聲明)；運輸和存儲：-40℃～+70℃；工作相對濕度：5～95%(無結露) | |||||
| 安裝 | 方式：35mm導軌； 防護等級：IP20； | |||||
| 尺寸 | 長（172mm）×高（100mm）× 厚（84mm）；重量：約490g | |||||
| 產品特點 | 施密特特性 | 支持 | ||||
| 應用場合 | 適用于小數量，數字量和模擬量混合使用的場合。 | |||||
| 技術特點 | 數據輸出安全功能：在模塊上電或總線故障發生瞬間，所以輸出進入安全狀態，輸出安全值可以在系統配置中指定或設定為保持當前輸出狀態 | |||||

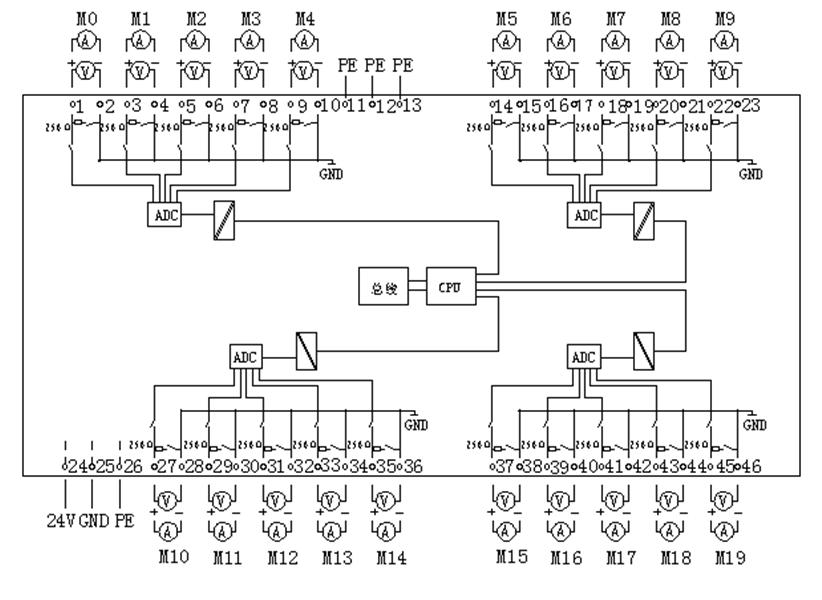

接線圖：

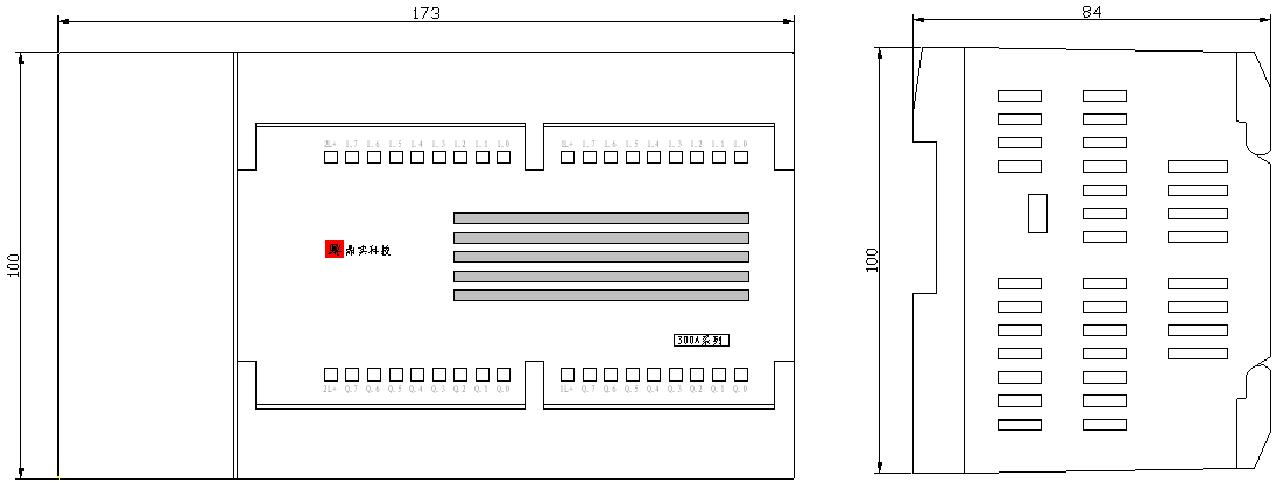

安裝尺寸：
項目名稱： 營口電廠鍋爐項目
使用產品： 300A系列PIO-AI20
連接產品： 主站選S7-300 PLC，子站采用北京鼎實DS300A系列一體式模塊，用于現場數據的采集和控制。
效果分析： 應用北京鼎實DS300A系列產品，可在保證工程質量的前提下降低硬件成本。
使用產品： 300A系列PIO-AI20
連接產品： 主站選S7-300 PLC，子站采用北京鼎實DS300A系列一體式模塊，用于現場數據的采集和控制。
效果分析： 應用北京鼎實DS300A系列產品，可在保證工程質量的前提下降低硬件成本。
