網關在PROFIBUS一側做從站，另一側具有MODBUS/TCP接口協議（RJ45接口，基于IEEE802.3、100M、TCP/IP）。網關為PROFIBUS總線數據傳輸到工業以太網提供了解決方案?？蓪⒕哂蠱ODBUS/TCP協議接口設備（如操作屏HMI、PLC、DCS等）接入PROFIBUS總線與西門子PLC連接，滿足了PROFIBUS總線數據接入工業以太網或管理層IT網絡(luò )的需求。

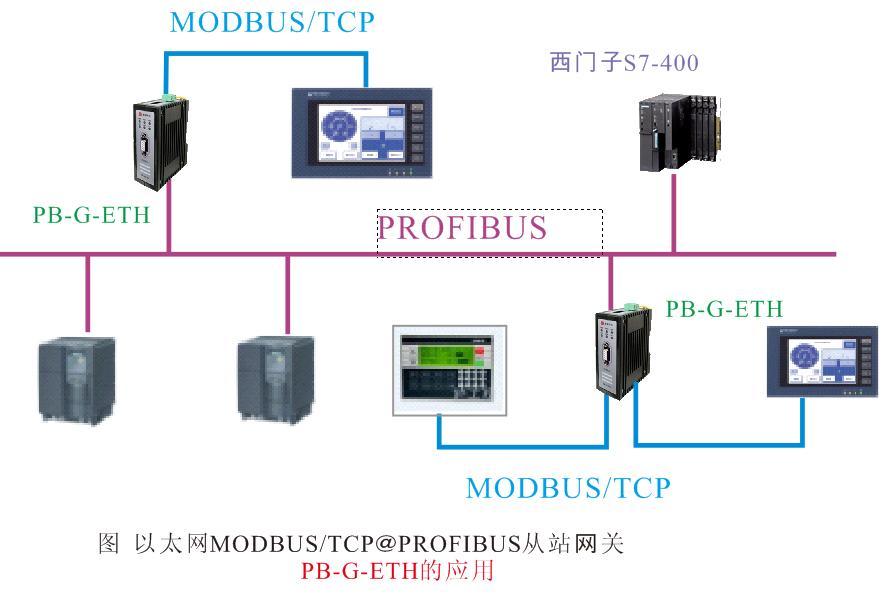

應用圖
● 標準PROFIBUS-DP從站接口，符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006
● 波特率自適應9600～12Mbps;
● 兼容主流PROFIBUS主站設備,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、歐姆龍主站、和利時、
LK PLC、和利時DCS等；
● 標準MODBUS/TCP協議接口，符合中國國家標準GB/T19582-2008；
● MODBUS/TCP服務器：支03H、04H、06H、10H號MODBUS功能；
● 提供產品GSD文件用于網絡(luò )集成；通過主站配置實現PROFIBUS I/Q數據區到MODBUS/TCP數據區（0、1、3、4區）的映射；
● 存儲器共享型網關，MODBUS/TCP客戶機可以通過網關MODBUS/TCP數據區直接讀取PROFIBUS I/Q數據；
● 網關的狀態字全面反映網關的通信狀態和以太網的通信狀態；
● 寬電壓供 電24VDC±20%、35mm導 軌卡裝、提供直觀、有效的指示燈功能；
● 標準工業以太網接口：IEEE802.3 8pin RJ45插座；速率10/100M,自適應MDI/MDXI；
● 工作溫度：-20℃～+55℃；工作相對濕度：5～95%(無結露)。
|
|
|
PB-G-ETH | ||||
|
PROFIBUS
參數 |
標準
|
符合IEC61158 TYPE3 PROFIBUS國際標準、中國國家標準GB/T 20540-2006。 | ||||
|
速率
|
波特率自適應，9600～12Mbps; | |||||
|
數據量
|
PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出： <1> Input Bytes + Output Bytes ≤ 400 Bytes； <2> Max Input Bytes ≤200 Bytes； <3> Max Output Bytes ≤200 Bytes； |
|||||
|
以太網接口參數
|
物理接口
|
IEEE802.3 8pin RJ45插座；速率10/100M,自適應MDI/MDXI； | ||||
|
協議
|
TCP/IP + MODBUS/TCP 服務器，符合中國國家標準GB/T19582-2008； | |||||
|
數據量
|
3區（輸入寄存器）：100 WORDS；4區（保持寄存器）：100 WORDS； | |||||
|
功能碼
|
支持：03H、04H、06H、10H功能碼 | |||||
|
操作特性
|
配置方式
|
網關提供GSD文件用于主站對網關的配置。以太網接口端通信參數全部在PROFIBUS主站配置（如STEP7）中設置，不需要額外件單獨配置下載，減少操作環節，提高工作效率。 | ||||
|
電氣參數
|
功耗
|
供電：24VDC（±20%），電流：110mA（24VDC時） | ||||
|
認證
|
CE認證、PROFIBUS認證 | |||||
|
工作環境
|
工作溫度：-20℃～+55℃(有更低溫度要求的客戶,請采購聲明)；運輸和存儲：-40℃～+70℃； 工作相對濕度：5～95% (無結露) |
|||||
|
安裝
|
方式：35mm導軌；防護等級：IP20； | |||||
|
尺寸重量
|
外形尺寸：寬（40.5mm)×高（114 .5mm)×厚（83mm)；重量：約230g | |||||
|
產品特點
|
應用場合
|
將具有MODBUS/TCP協議接口設備（如操作屏HMI、PLC、DCS等）接入PROFIBUS總線與西門子PLC連接，滿足了PROFIBUS總線數據接入工業以太網或管理層IT網絡(luò )的需求。 | ||||
|
使用簡單
|
全部配置可在PROFIBUS主站配置（如STEP7) 中完成，不需要額外件單獨配置下載，減少操作環節，提高工作效率。 | |||||
|
技術特點
|
存儲器共享型網關，高速數據傳輸，減少數據延時。 | |||||

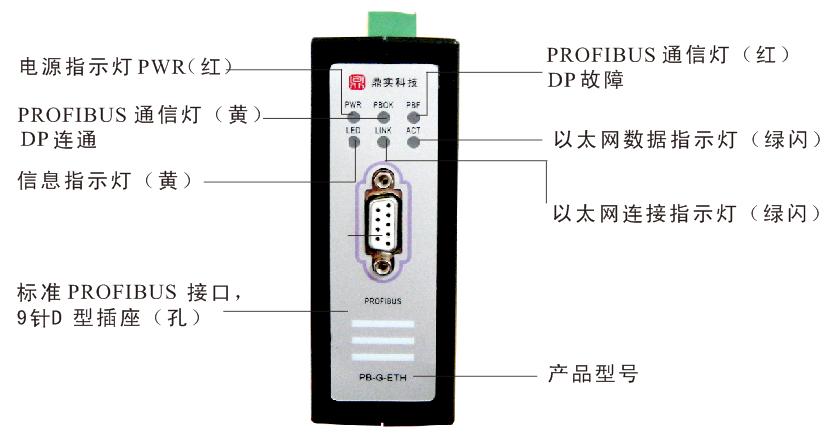

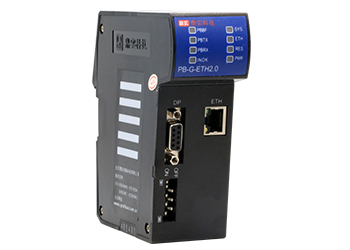

PROFIBUS從站網關產品外形及器件布置
PROFIBUS從站網關外形尺寸與安裝
產品案例
|
項目名稱： 天津某地鐵線屏蔽門控制系統的應用 使用產品： PB-G-ETH 連接產品： 主站為西門子 300系列 PLC，中控室SCADA系統 實現功能： 中控室SCADA系統可以直接通過以太網訪問 PROFIBUS DP 總線上的數據。 效果分析： 通過PB-G-ETH總線橋的應用，相對于在PROFIBUS DP 總線上開辟了一個以太網接口，使得在地鐵系統中訪問數據更加靈活方便。 |
|
項目名稱： 某污水處理廠的應用 使用產品： PB-G-ETH 連接產品： 主站為西門子 300系列 PLC，ABB DCS系統 實現功能： ABB DCS系統通過以太網訪問 PROFIBUS DP 總線上的數據。 效果分析： 通過PB-G-ETH總線橋的應用，使傳統DCS系統與PROFIBUS DP 總線系統的連接更加靈活方便。 |
