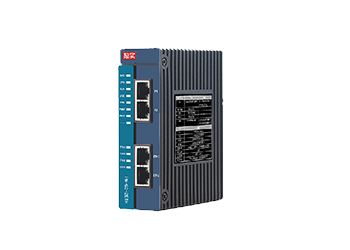

鼎實MODBUSTCP轉PROFINET網關實現了PROFINET同modbus TCP協議的互通互聯，提供gsdml文件，在PROFINET側做數據配置，PROFINET 側作為PROFINET IO設備，modbus TCP側可選做客戶端或服務器，通訊可靠，在工程項目中不僅起到網絡(luò )互通的作用，還可以達到硬件網絡(luò )隔離目的，使工業控制網絡(luò )更安全可靠。
? Profinet 側做 profibus IO 設備，符合 C 類標準，支持 PROFINET V2.42 版本，支持 RT 訪
問；
? Modbus TCP/IP 側可設置為服務器或者客戶端。默認服務器模式，可以最多支持 6 個客 戶端訪問?？蛻?hù)端模式，可以接入 modbus tcp 接口的設備，最多 31 臺。
? 基于共享存儲轉發技術進行數據交換，提升通訊質量可靠性。
? 兩側以太網都各自有兩個 RJ45 接口，都可以實現菊花鏈連接。
? IP 地址可以自由設置；
? 支持固件升級；
? 專用接地端子，提高現場抗干擾性；
? Modbus TCP/IP 側可設置為服務器或者客戶端。默認服務器模式，可以最多支持 6 個客 戶端訪問?？蛻?hù)端模式，可以接入 modbus tcp 接口的設備，最多 31 臺。
? 基于共享存儲轉發技術進行數據交換，提升通訊質量可靠性。
? 兩側以太網都各自有兩個 RJ45 接口，都可以實現菊花鏈連接。
? IP 地址可以自由設置；
? 支持固件升級；
? 專用接地端子，提高現場抗干擾性；
功能技術指標
? MODBUS TCP 工作模式：支持服務器模式、客戶機模式可選；
? MODBUS 支持功能碼： ETH 側做服務器時：03H，04H, 06H, 10H 同時支持 6 臺客戶端同時訪問。 ETH 側做客戶端時：01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH，同時支持 最大 31 臺服務器接入。
? PROFINET 側可配置條數≤60 條 ? PROFINET 模式：PROFINET IO 設備；
? PROFINET 協議：支持 RT；
? PROFINET IO 數據總長度： 最大輸入/輸出數據量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
? 診斷功能： 通過指示燈顯示當前模塊 PROFINET 以及 MODBUS TCP 兩側運行狀態，具體參考后 面的詳細說明。
———————————————————————————————————————————————————————————
硬件技術指標
? 外觀尺寸：35mm（寬）×120mm（高）×100mm（深）
? 電源電壓：雙路 DC24 V (±20％)；
? 額定功率：3W (24 VDC 時)；
? 環境溫度： 運輸和存儲：-40℃～+70℃ 工作溫度：-25℃～+60℃
? 工作相對濕度：5~95%,無凝露
? 安裝方式：35mm 導軌；
? 重量：218g；
? 防護等級：IP20；
? MODBUS 支持功能碼： ETH 側做服務器時：03H，04H, 06H, 10H 同時支持 6 臺客戶端同時訪問。 ETH 側做客戶端時：01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH，同時支持 最大 31 臺服務器接入。
? PROFINET 側可配置條數≤60 條 ? PROFINET 模式：PROFINET IO 設備；
? PROFINET 協議：支持 RT；
? PROFINET IO 數據總長度： 最大輸入/輸出數據量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
? 診斷功能： 通過指示燈顯示當前模塊 PROFINET 以及 MODBUS TCP 兩側運行狀態，具體參考后 面的詳細說明。
———————————————————————————————————————————————————————————
硬件技術指標
? 外觀尺寸：35mm（寬）×120mm（高）×100mm（深）
? 電源電壓：雙路 DC24 V (±20％)；
? 額定功率：3W (24 VDC 時)；
? 環境溫度： 運輸和存儲：-40℃～+70℃ 工作溫度：-25℃～+60℃
? 工作相對濕度：5~95%,無凝露
? 安裝方式：35mm 導軌；
? 重量：218g；
? 防護等級：IP20；
