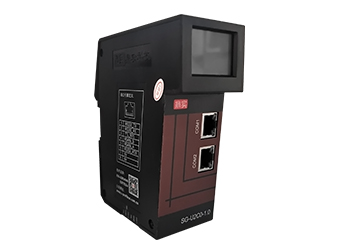

本產品是公司現有產品ETH-485-MRTU2的升級產品，在原來產上增加了透明傳輸功能，以及提供更多的現場總線通信接口，更靈活的以太網連接方式，更豐富的診斷功能，同時提升EMC性能，為現場設備通信及接入互聯網提供軟硬件平臺。

特點1：支持透明傳輸。

        此模式需配合上位機組態軟件通信協議庫，支持海量的伺服、變頻器、PLC、傳感器等設備。

特點2：本網關串口側通訊不依懶于以太網側客戶端。

         數據共享模式下串口按照配置自主運行，不會(huì )由于客戶端通訊中斷導致串口側停止工作。

特點3：本網關數據刷新不依賴于以太網側客戶端。

         數據共享模式下本網關采用數據共享方式讀取數據并非透明協議傳輸，因此不受以太網客戶端側擁塞影響。

特點4：本網關數據不會(huì )由于以太網側客戶端問題導致現場數據丟失。

        數據共享模式下當以太網側客戶端故障后本網關有一定的數據緩存，可以在系統恢復后將緩存數據上傳，避免丟失現場數據，提高系統的穩定性。

特點5：適合MES數據要求的接口和數據組態。

        與網關配合應用的信息集成系統軟件，具有專為MES系統設計的數據接口。

網口性能：

n端口數目：2（內置交換機）

n支持協議：MODBUS TCP服務器；

n最大連接數：6

n支持功能碼：01H，02H，03H，04H，05H，06H，0FH，10H；

nIO數據空間：

u零區：8192位

u一區：8192位

u三區：2000字

u四區：2000字

n從站尋址方式：數據區尋址（基于地址映射表），遠端從站尋址（透明尋址方式）

n支持數變即發功能

   以太網端口采用RJ45接頭，平行線、交叉線可自適應。如果想得到更加穩定的通訊保障， 獲得更強的抗干擾能力，建議使用工業以太網網線。工業以太網網線帶有屏蔽層，具有很強的屏蔽外界信號抗干擾的能力，使用這種網線能夠大大提升通訊系統的穩定性。

1.1串口性能

l連接器：RJ45，帶綠色LINK（鏈路建立）和橙色ACK（鏈路活動）指示燈

l接口數目：6

l通信協議：MODBUS RTU

l電平標準：RS232,RS485

l是否帶收發指示燈：帶

l所帶從站個數：RS232——每口1個從站，RS485——每口最多31個從站

l最大配置操作條數：256

l通信參數：

n波特率：2400、4800、9600、19200、38400、57600、115200（硬件最高支持到250kbps）

n數據位：8

n校驗位：奇校驗，偶校驗，無校驗

n停止位：1、2

n操作延遲可配置

n等待超時時間可配置

l隔離電壓：1500V

l終端電阻：內置120歐姆終端電阻

l電源短路保護：支持

1.2液晶屏診斷性能

l色彩：?jiǎn)紊?，黑字，白色背?/span>

l尺寸：30mm*23mm

l像素點：128*64

l顯示字符數：21字符/行*8行

1.3模式設置

 SG-U6C0-1.0模式設置，具體設置見撥碼開關介紹。

  Bit 1為ON時     網絡(luò )接口將以默認網絡(luò )參數啟動 默認IP ：192.168.1.15

        為OFF時   網關將以自定義IP地址運行

  Bit 2為ON時     測試模式，網關以出廠工程配置啟動運行

        為OFF時   客戶配置運行模式

  Bit 3為ON 時    透傳模式

1.4模塊供電

電源電壓：24VDC（允許：19.2VDC~28.8VDC）

l額定電流：138mA

l額定功率：3.3W

1.5防護等級

l防護等級：IP 20

1.6環境條件

l運輸和存儲溫度：-40℃ ~ +70℃

l工作溫度：      -25℃~ +55℃

l工作相對濕度：  95%（無凝露）

1.7 機械特性

l外殼主體：ABS+PC

l尺寸：高：125mm  寬：45 mm  深：115 mm

l重量：約312g

1.8 EMC等級

l靜電放電：IEC61000-4-2, 接觸放電4kV，空氣放電8kV；

l電快速脈沖群：IEC61000-4-4,   3kV

l浪涌抗擾度：IEC61000-4-5, 線地2kV，線線1kV

網關共有兩種工作模式，以便靈活應對不同工程現場的技術需求，他們分別是：

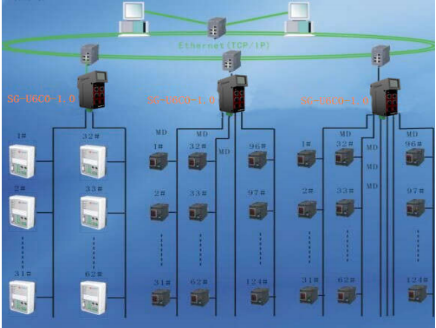

模式一，數據共享模式，以存儲器共享為原理，具有數據刷新速度快、客戶機編程簡單的特點，網關接收以太網上的數據并提供給串口MODBUS協議串口網絡(luò )使用，同時也可以將串口網絡(luò )中的數據提供給以太網進行利用，實現不同網絡(luò )中的互聯。網關在串口一側作為MODBUS RTU主站來使用，每個串口至多連接31臺從站設備，共可接31*6=186臺。在MODBUS TCP/IP的一側作為服務器來使用，可以同時連接6臺客戶機。

模式二，串口以太網透傳模式，此模式需配合上位機組態軟件通信協議驅動，可實現西門子PLC (MPI、PPI等)、三菱PLC（FX系列、Q系列等）、歐姆龍PLC（CJ、CS、CP、CV等）、以及和利時PLC（LM系列、LK系列等）等產品及多協議串口儀表數據上傳至組態軟件。

此產品多用于車間多協議設備聯網，搭建車間底層信息網絡(luò )平臺，為各種小型PLC（歐姆龍、三菱、臺達等）、檢測儀表（基于RS232/485、CAN2.0A/B自由協議）、數控系統、機械手接入車間信息化MES提供解決方案。
