產品綜述：

★為自主開發的PROFIBUS從站用戶提供PROFIBUS-DP/V0/V1(C1+C2)功能解決方案
　　特點：快速、容易、高性能保證、及全套的技術支持。
　　

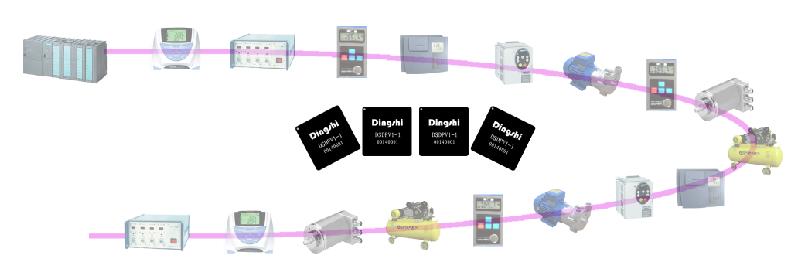

　　鼎實科技有十年以上PROFIBUS嵌入式板卡技術產品經驗，為國際國內百余家企業產品配套提供PROFIBUS接口解決方案；應用產品種類達十幾種，包括：變頻器、稱重儀、電機保護器、電量測量?jì)x、智能保護開關、總線IO、顯示屏、操作盤、LED顯示器、執行機構等。產品應用擴展至十幾個行業，包括：冶金、汽車制造、制藥、電力、家電制造、紡織機械、造紙等。產品種類包括5個系列、13種型號。
　　當前在中國PROFIBUS技術應用的發電、石化行業發展很快，由于行業技術特點對PROFIBUS總站要求由簡單DP/V0擴展至V1/C1、V1/C2、FDT/DTM、EDDL、總線冗余等功能。鼎實科技以十多年的PROFIBUS嵌入式板卡技術產品經驗為基礎，自主開發推出DSDPV1芯片及開發包，為自主開發PROFIBUS產品用戶提供快速、簡單易學的DP/V0/V1(C1+C2)功能實現方案。與其他解決方案相比DSDPV1芯片具有11大優點。

產品優點：

1、不需要固件，由硬件實現DP/V0/V1(C1+C2)協議
    芯片內置DP/V0/V1(C1+C2)協議棧，以雙口DPRAM、UART、SPI方式提供與用戶MCU連接，只需對雙口RAM參數區簡單初始化設置，協議芯片即可自主完成DP/V0/V1(C1+C2)功能。初始化方法不涉及PROFIBUS技術細節，與鼎實OEM1-2系列板卡協議類似，簡單易學、可以快速掌握，鼎實DP芯片是實現DPV1的最便捷途徑！

2、技術性能優異

T自適應波特率9.6K~12M

TDP/V0全部功能（包括：同步凍結、故障模式、外部診斷、全局控制）

TV1(C1+C2) 全部功能（讀寫、診斷報警）；

T最大輸入輸出各244字節、最大用戶參數237字節、最大診斷數據238字節；內部2K字節DPRAM。

3、方便解決結構尺寸問題

    用戶可自主設計PCB，使芯片與用戶產品緊密結合。并可根據行業要求完成特殊認證。

4、保證通過產品標準認證測試

    鼎實以多年雄厚PROFIBUS產品標準測試認證技術為基礎，提供用戶開發例程、認證測試例程；保證用戶開發產品通過國際PROFIBUS測試實驗室認證測試。

5、配套提供多功能開發工具PBStudio

    芯片開發包DSDPV1-P1包含多功能開發工具PBStudio，是鼎實科技完全自主知識產權，集“報文檢測、站點狀態檢測、模擬主站、認證測試平臺”功能為一體的總線開發診斷工具。可以搭建完整的PROFIBUS從站開發平臺，PBStudio的模擬主站功能可以替代PLC或主站網卡組成一個PROFIBUS主從系統，完成“報文監測、站點狀態監測”功能。

6、技術透明開放的評估板

    芯片開發包DSDPV1-P1包含DSDPV1協議芯片評估板VB-DSDPV1-V1.0，評估板既是芯片開發的一個軟硬件樣板，也可作為一個DPV1從站搭建開發平臺。GSD文件、原理圖、PCB圖、器件封裝庫、C源代碼（帶注釋?zhuān)?/span>DTM驅動、EDDL文件等全部免費提供。

7、提供豐富的開發例程及面向行規的產品開發例程

    提供豐富的開發例程及面向行規的產品開發例程（免費、無許可證限制）

8、提供自我完成預認證測試的例程

    鼎實科技集多年運作中國PROFIBUS產品認證測試實驗室經驗，為用戶提供產品預測試例程。PBStudio的“認證測試平臺”功能可以使開發工程師可自主完成產品的預測試。

9、提供免費工程師培訓

    鼎實具有近十年提供PROFIBUS從站開發解決方案的經驗，經鼎實1-3天的技術培訓，用戶工程師可具備產品開發、認證、生產測試、現場技術服務等工作能力。

10、與用戶產品開發配套的FDT/DTM、EDDL定制服務

    V1功能的應用目前必須采用FDT/DTM技術、或EDDL技術；鼎實科技與德國美名合作，為用戶提供完整的產品FDT/DTM、或EDDL定制服務。

11、PROFIBUS冗余從站的解決方案

    基于DSDPV1芯片PROFIBUS冗余從站解決方案，支持PROFIBUS從站冗余行規《Slave-Redundancy_2212_V12_Nov04》，適合多家國際主流控制系統冗余主站，如：西門子H系列PLC、ABB 800XA系統等。

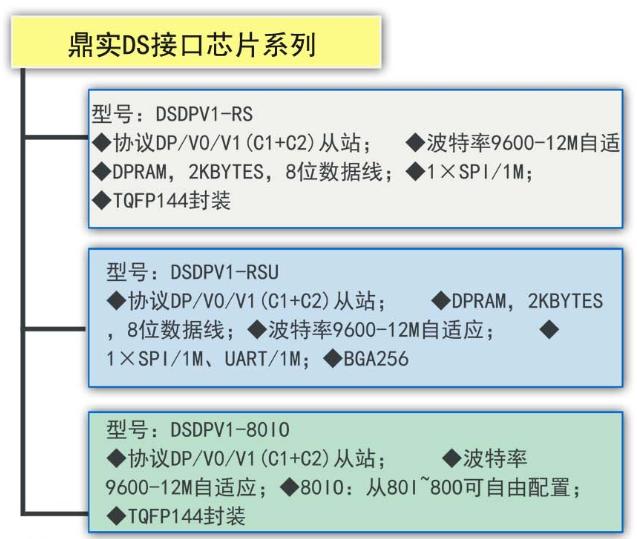

鼎實DS接口芯片系列
