EIP-G-MOD2代理服務器（以下有時也稱為“網關”）是鼎實公司ETHERNET/IP代理服務器系列產品中的一種，功能是將modbus從站連接到Ethernet IP網絡(luò )的協議轉換模塊。該產品在modbus側做主站，可以將各種modbus從站，如變頻器、電機保護器、閥門、儀表、IO模塊等產品接入到Ethernet IP主站。

1、Ethernet/IP通訊接口

? Ethernet/IP協議：支持UCMM和GET、SET Attribute，不支持DLR

? Ethernet/IP的RPI：最小2ms

2、Modbus  RTU通訊接口

? 標準Modbus RTU協議：支持01H、02H、03H、04H 、05H、06H、0FH、10H功能碼；

? 波特率支持： 600、1200、 2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；

? 校驗位：(8位無校驗1停止位、8位偶校驗1停止位、8位奇校驗1停止位、8位無校驗2停止位)可選。

? 最大從站數：31

? 狀態字與控制字：產品提供控制字節和狀態字節，方便Modbus從站設備的使用和通訊狀態監控。

? 最大IO數據總長度：496Bytes輸入+ 496Bytes 輸出

? 單從站最大槽數：54

3、配置下載

? 配置下載方式：以太網

? 上位軟件：EipModConfi；

4、EIP-G-MOD2產品EDS文件

     EDS文件將所有數據置于一個EO連接中，其中2字節狀態位占輸入的前2個字節，用于顯示對應2條485總線狀態，總的輸入不超過496Bytes；2字節控制寄存器占輸出的前2個字節，用來控制2條485總線輸出，總字節數根據用于配置有所不同，總的輸出字節數不超過496Bytes。

5、供電

? 電源電壓：DC 24V（±20%）

? 額定電流：24V下，約為123mA

? 額定功率：2.9W

? 隔離電壓等級：1500V

6、防護等級

? 防護等級：IP20

7、環境條件

? 運輸和存儲溫度：-40℃ ~ +70℃

? 工作溫度：-25℃~ +55℃

? 工作相對濕度：+25℃下，95%（無凝露）

8、機械特性

? 外殼主體：ABS+PC

? 尺寸：詳見第三章

9、EMC等級

? 靜電放電：IEC61000-4-2, 接觸放電4kV，空氣放電8kV；

? 電快速脈沖群：IEC61000-4-4,   3kV

? 浪涌抗擾度：IEC61000-4-5, 線地2kV，線線1kV

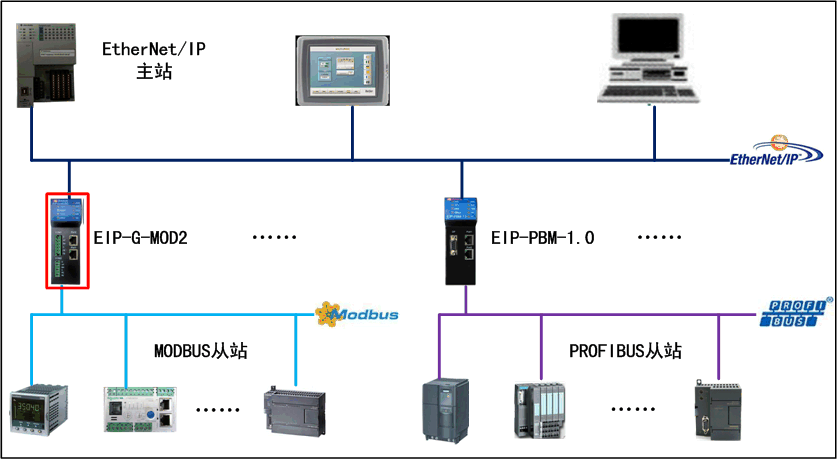

EIP-G-MOD2產品用來實現ETHERNET/IP協議與MODBUS協議的轉換。該產品在ETHERNET/IP側作為Adapter，在Modbus側作為主站，用來將Modbus從站設備接入ETHERNET/IP網絡(luò )當中去。產品連接示意如下圖1-1所示，左側紅框中的產品為EIP-G-MOD2。
