PROFIBUS連接器俗稱PROFIBUS插頭，是PROFIBUS網絡(luò )中應用最多的設備。使用安全可靠的連接器產品可以減少調試階段的工作量，提高工作效率，也為項目實施提供了有效的保證。DS50B產品零部件可靠耐用，符合PROFIBUS網絡(luò )規范，已經在眾多項目中廣泛應用。
產品功能、用途、特點
（1）鼎實PROFIBUS連接器又稱PROFIBUS插頭；型號DS50B；專為PROFIBUS-DP設備接口9孔D型插座配套設計。
（2）技術標準符合IEC61158 TYPE3 （GB/T 20540-2006）；
（3）自帶診斷功能，RX和TX指示燈閃爍，表示正在接受或發送數據，RX和TX指示燈長亮或長滅，表明網絡(luò )線路不通或收發故障；
（4）工作電壓（取自DB9插座）：4.25V～5.25V直流電壓；工作電流（取自DB9插座）：≤10mA;
（5）監測PROFIBUS總線A-B線吸收電量極微小，即使用DS50B插頭不改變一個網段中多可以接32的站點的數量；
（6）自適應9600～12Mbit/s波特率；
（7）常規90°出角，電纜的接線指示清晰，符合一般工程習慣；
（8）經過滑動開關接入集成終端電阻；
（10）帶PG接口：9孔Sub D型插座；
（11）4端子螺絲接線，導線最大截面1.5mm;（12）結構設計保證PROFIBUS屏蔽層接地安全可靠。
| 訂貨型號 | DS50B |
| 產品特點 |
自帶診斷功能： RX和TX指示燈閃爍，表示正在接受或發送數據，RX和TX指示燈長亮或長滅，表明網絡(luò )線路不通或收發故障； |
| 功耗 | 工作電壓（取自DB9插座）：4.25V～5.25V直流電壓； |
| 工作電流（取自DB9插座）：≤10mA; | |
| 產品特性 | 監測PROFIBUS總線A-B線吸收電量極微小，即使用DS50B插頭不改變一個網段中最多可以接32個站點的數量； |
| 適應9600～12Mbit/s波特率； | |
| 診斷功能在9600～3M波特率范圍內有效。12M波特率時，除診斷功能外，其它性能不受任何影響,PROFIBUS可以正常通訊。 | |
| 常規90°出角，電纜的接線指示清晰，符合一般工程習慣； | |
| 經過滑動開關接入集成終端電阻； | |
| 帶PG接口：9孔Sub D型插座； | |
| 4端子螺絲接線，導線最大截面1.5mm; | |
| 結構設計保證PROFIBUS屏蔽層接地安全可靠； | |
| Ip等級 | Ip40 |
| 運輸與存儲溫度 | -40℃～+70℃ |
| 工作溫度 | -20℃～+55℃(有更低溫度要求的客戶,請采購聲明) |
| 工作相對濕度 | 5～95% |
| ·外形尺寸 | 70*39.5*16mm; |
| ·材質 | PC + 阻燃。 |

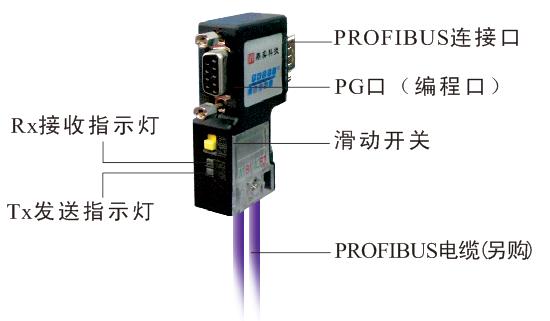

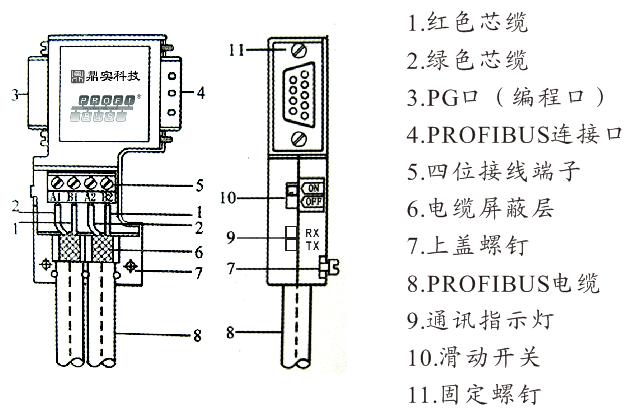

產品說明圖
