PN系列之PN-G2-MOD485

面對國際芯片短缺，為響應國家號召，國內掀起國產替代浪潮，鼎實順勢而為，憑借二十年工控行業經驗，同時憑借上一代PROFINET系列網關十年時間的市場及工業現場的考驗，取得了客戶的一致好評，為保證持續供貨以及提供更好的技術及系統解決方案，鼎實現推出PN-G2系列PROFINET協議轉換網關，G2系列網關基于國產芯片、自主協議棧且符合國際認證標準規范，在性能上有全面提升，使通訊更可靠更安全。為基于RS485/232、CAN、以太網等接口協議設備接入PROFINET網絡(luò )提供了靈活的解決方案。

 PN-G2-MOD485網關在PROFINET側做PROFINET IO設備，上行可以將現場設備支持MODBUS RTU的設備數據統一推送到PROFINET網絡(luò )里，下行可以將PROFINET網絡(luò )控制輸出數據下發到MODBUS RTU網絡(luò )中，如:電力測量、馬保、變頻器、分析儀表、傳感器、小型PLC等接入西門子（菲尼克斯、倍福等）PROFINET控制系統。

1、產品項目應用介紹

下邊主要介紹一下PN-G2-MOD485網關(以下簡稱網關)在汽車行業的應用介紹，2022年某電車輕量化懸掛以及輕合金轉向節熱沖壓環節使用了鼎實的網關，用來控制熱處理爐內溫度，通過鼎實網關將富士溫控儀實現雙向通訊，將監測爐內溫度PV以及設定溫度SP數據傳送到西門子1500PLC，鼎實網關與富士表通過modbus RTU協議建立通訊，鼎實網關PROFINET側作為PROFINET IO將數據映射到1500PLC中，實現雙向采集及控制。鼎實每臺網關modbus側通過485接口連接12臺富士溫控表，每臺富士表手拉手連接，站地址分別為1-12，每臺富士?jì)x表配置一條讀指令用來讀取實時溫度，同時再配置一條寫指令用來設定控制溫度。系統圖如下：

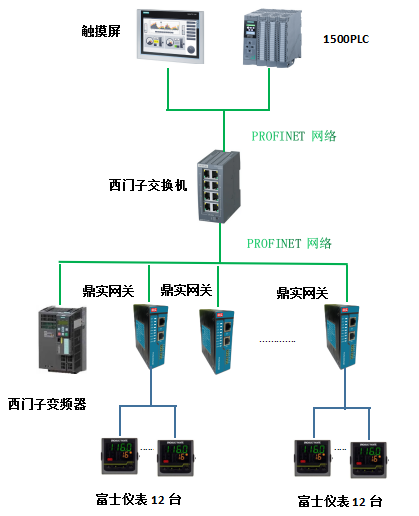

系統圖

項目圖

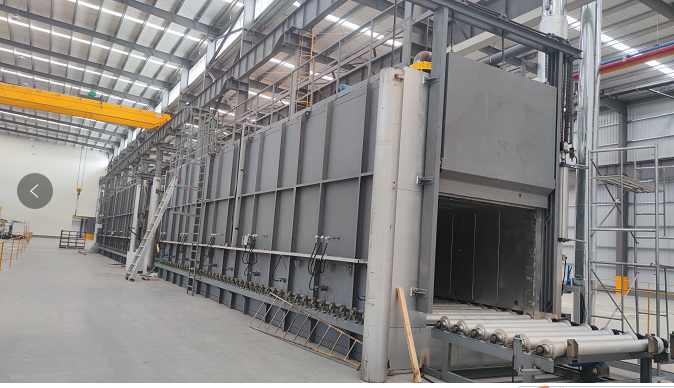

熱處理爐

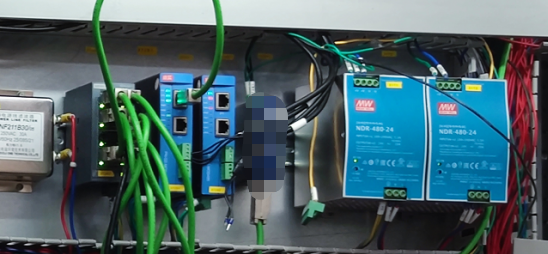

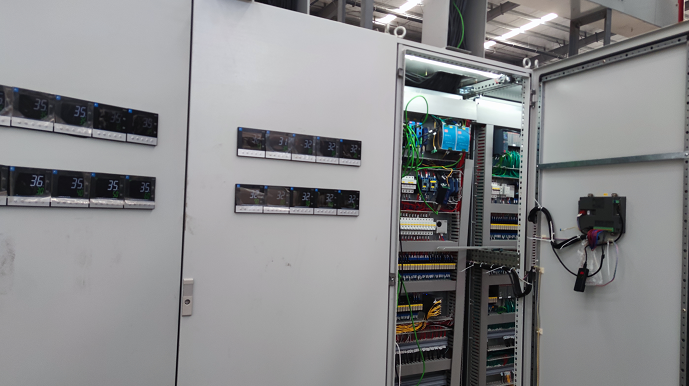

熱處理爐控制柜

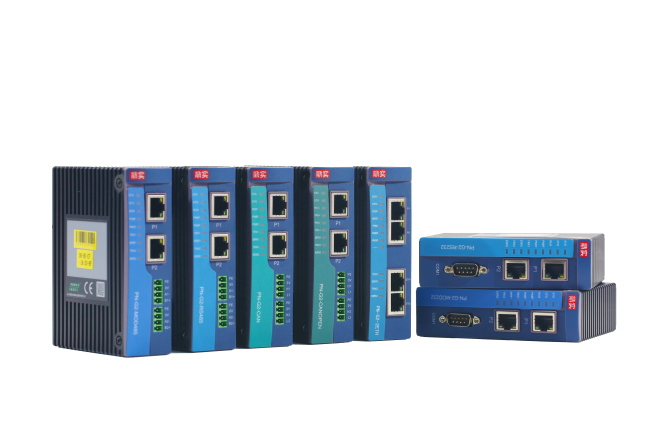

鼎實網關圖

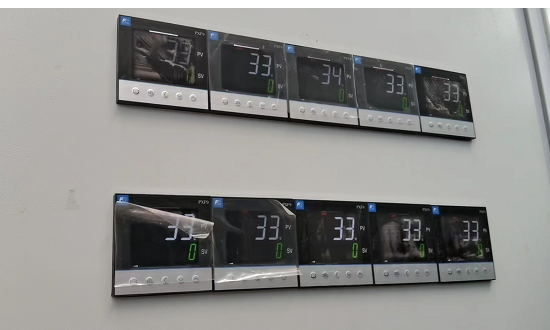

富士溫控表正面

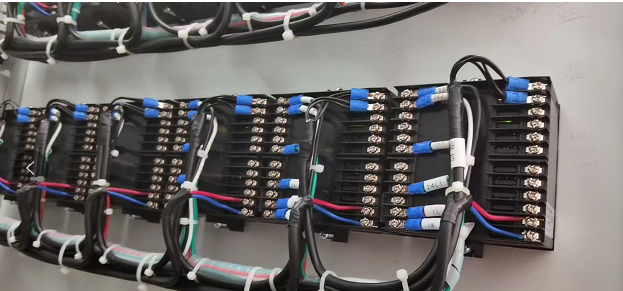

富士溫控表背面

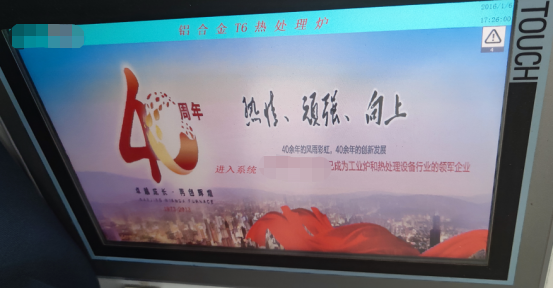

西門子觸摸屏

2、產品配置介紹

2.1根據富士?jì)x表的說明書設置通訊參數：

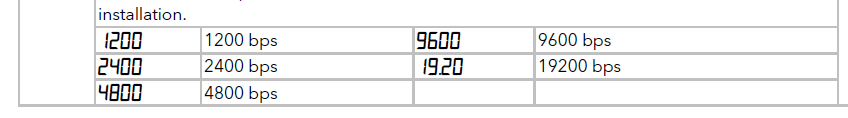

2.1.1波特率的設定:

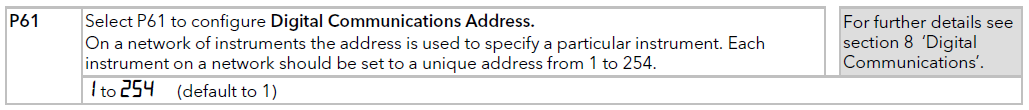

2.1.2校驗位的設定：

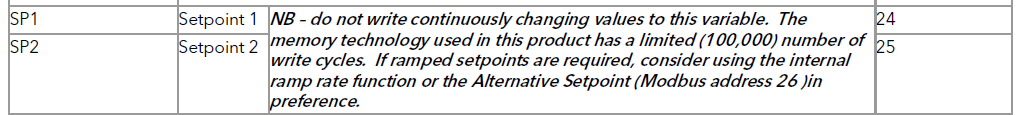

2.1.3 SP寄存器地址：24

2.1.4 PV溫度監測地址：1

2.1.5支持的功能碼： 讀使用03H 寫使用06H

2.2鼎實設置參數（具體每一項參數含義可通過鼎實官網下載手冊）

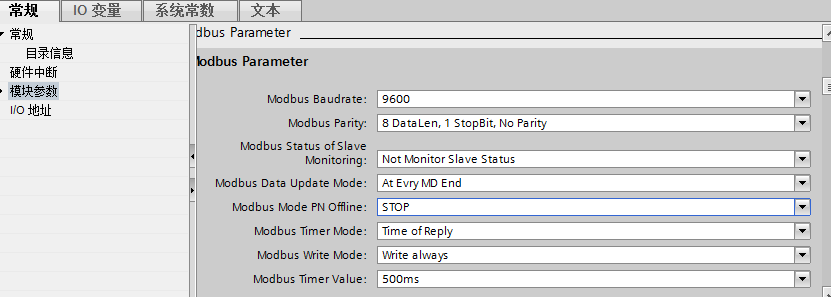

     2.2.1波特率設定（與富士表一致）

 2.2.2 PV數據區的配置 :

由于富士表只支持03H功能碼所以選用4XXXX讀

通過富士表手冊PV對應的寄存器地址是1(注：填入的地址比富士表手冊中的工程地址小1)

 2.2.3 SP數據區的配置 :

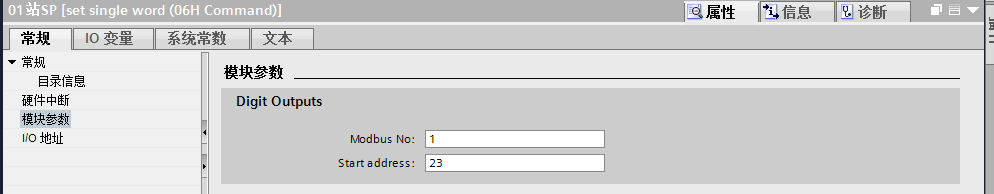

由于富士表寫只支持06H功能碼所以選用set single word (06H Command) ，

SP寄存器地址24

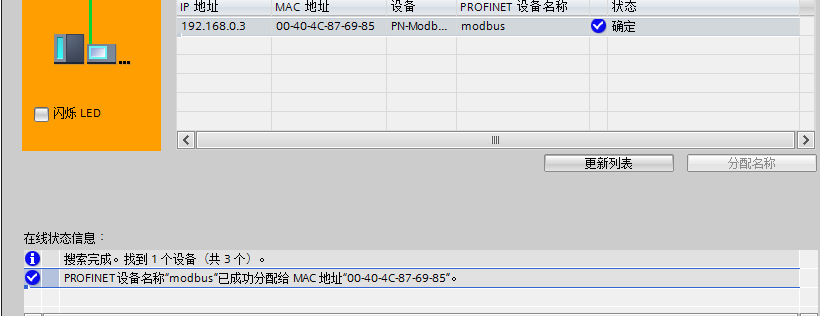

2.2.4 給網關分配設備名（具體可參考手冊）

將工程下載到PLC并給網關分配設備名稱，PN通訊正常后模塊的CFG及RUN燈綠色常亮。

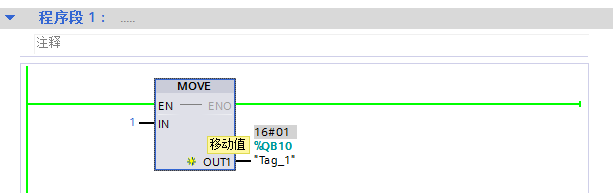

2.2.5 啟動網關modbus通訊

啟動控制位后模塊的TRX1綠色會(huì )閃爍，假如從站有響應則TRX1黃綠交替閃爍。

3、成果：

   （1）為客戶節約近半成本

（2）減少客戶編程工作量

（3）解除了斷貨的后顧之憂

4、產品技術參數一覽：

1、PROFINET模式：PROFINET IO設備，支持RT；

2、PROFINET IO數據總長度：

最大輸入/輸出數據量：

① Input Bytes + Output Bytes ≤1K Bytes

② Max Input Bytes  ≤1K Bytes

③ Max Output Bytes ≤1K Bytes

3、串口：

RS485接口：開放式4位端子，內嵌可自由選擇的485終端電阻、半雙工

RS232接口：DB9插針接口、半雙工

4、MODBUS支持功能碼：01H、02H、03H、04H、05H、06H、10H、0FH；

5、Modbus報文條數：Modbus指令條數≤60條

6、工作模式：MODBUS主從站均支持，通過撥碼進行選擇配置

7、波特率檔位：2400、4800、9600、19.2K、38.4K、57.6K、115.2K可選
